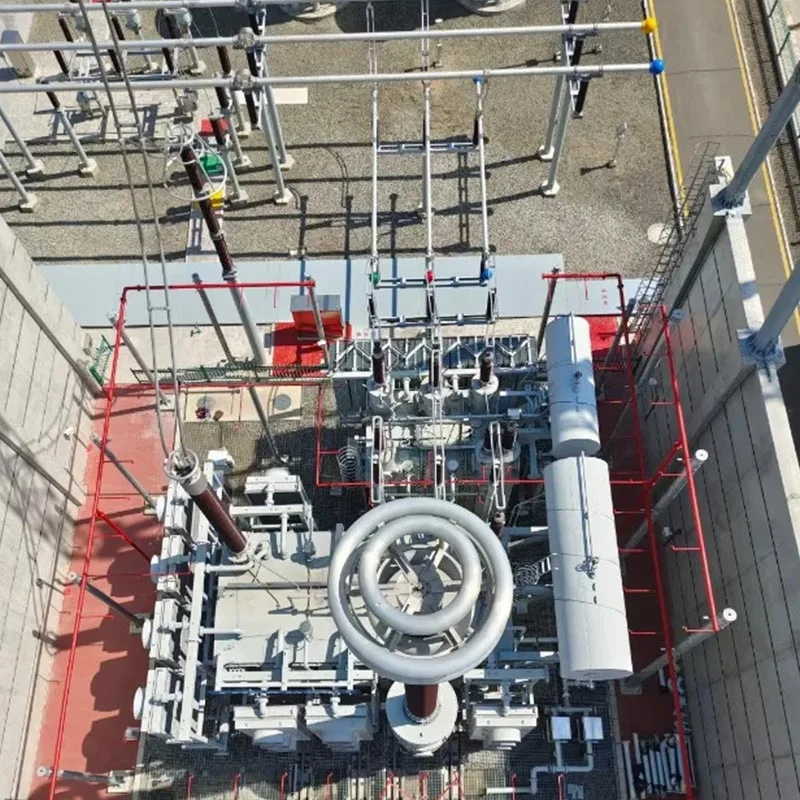

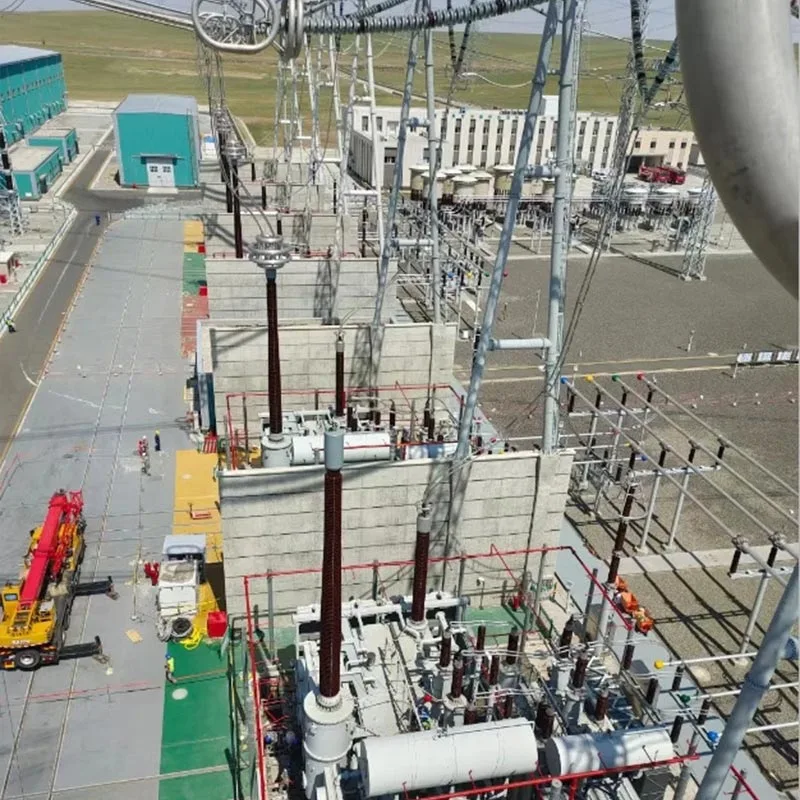

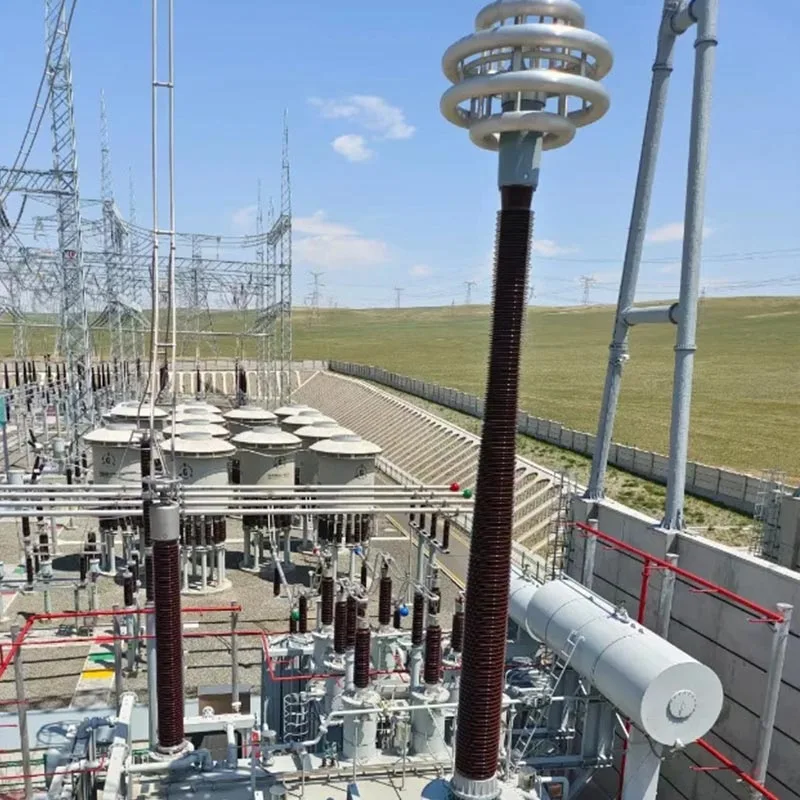

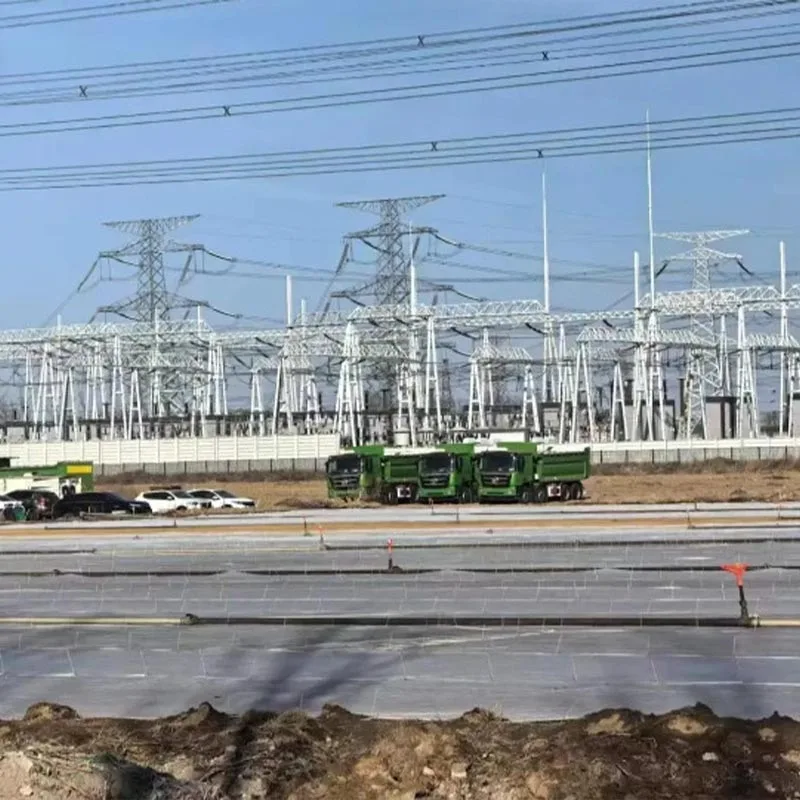

सबस्टेशन फ्रेमवर्क संरचना
चीनको व्यावसायिक सबस्टेसन फ्रेमवर्क संरचना निर्माण कारखाना छिङदाओ अनबाङ नयाँ ऊर्जा, उन्नत इस्पात संरचना र ठोस निर्माण प्रविधिमा भर पर्दै, यसले सावधानीपूर्वक गुणस्तरका सबस्टेशनहरूको सुरक्षित सञ्चालनको लागि जग बलियो बनाउँछ र राष्ट्रिय पावर ग्रिडको निर्माणलाई सशक्त बनाउँछ।
Qingdao Anbang नयाँ ऊर्जाको सबस्टेशन फ्रेमवर्क संरचना कम्पनीको स्वतन्त्र रूपमा विकसित र निर्मित कोर हो सबस्टेशनका लागि लोड बेयरिङ र समर्थन सुविधा, चीनको विद्युत निर्माणको आवश्यकताको आधारमा र यसको आफ्नै कारखाना को उत्पादन र प्रशोधन लाभ।
यसले तीन मुख्य कोटीहरू समावेश गर्दछ: प्रबलित कंक्रीट फ्रेमवर्क, स्टील संरचना फ्रेमवर्क, र पूर्वनिर्मित हाइब्रिड फ्रेमवर्क।
सबस्टेशन फ्रेमवर्क कडाईका साथ पालना गर्दछ "बुद्धिमान सबस्टेशन डिजाइन कोड" र "विद्युत सुविधाका लागि सिस्मिक डिजाइन कोड," उच्च गुणस्तरको Q235B प्रयोग गरी र Q345B स्टिल र C30-C50 उच्च-शक्ति कंक्रीट, सटीक रूपमा प्रशोधन र कडा परीक्षण।
यसमा मुख्य फाइदाहरू छन् जस्तै स्थिर संरचना, बलियो भार वहन क्षमता, हावा र भूकम्प प्रतिरोध, क्षरण प्रतिरोध, र फराकिलो अनुकूलन क्षमता।
सबस्टेशनको "कंकाल" को रूपमा, ढाँचा मुख्य रूपमा मुख्य नियन्त्रण संचार जस्ता प्रमुख क्षेत्रहरूमा प्रयोग गरिन्छ। भवन, विद्युत वितरण उपकरण निर्माण, उपकरण समर्थन, र संरचनात्मक समर्थन, महत्वपूर्ण कार्यहरू प्रदर्शन विद्युतीय उपकरण स्थापना, लाइन बिछ्याउने, र लोड प्रसारणमा।
यसलाई विभिन्न सबस्टेशनहरूमा अनुकूलित गर्न सकिन्छ भोल्टेज स्तरहरू, 110kV, 220kV, र 330kV सहित, अनुकूलित डिजाइनलाई समर्थन गर्दछ, र विभिन्न जटिल साइटहरू भेट्न सक्छ। तराई, पहाड र तटीय क्षेत्रहरू, साथै हरियो र बौद्धिक निर्माण आवश्यकताहरू जस्तै आवश्यकताहरू।
यो सबस्टेशनहरूको सुरक्षित, कुशल र दीर्घकालीन स्थिर सञ्चालनको लागि भरपर्दो संरचनात्मक आश्वासन प्रदान गर्दछ, विद्युतीय स्रोतहरूको सुरक्षित प्रसारणलाई समर्थन गर्दै।
प्यारामिटर निर्दिष्टीकरण
| वस्तु | विवरणहरू | टिप्पणीहरू |
| मोडेल | AB-JG-330-30/40/50/60/70 | संख्याहरूले टावरको उचाइ (m), आवश्यकता अनुसार 20m देखि 80m सम्म अनुकूलन गर्न सकिने संकेत गर्दछ |
| सामग्री | उच्च गुणस्तर कोण इस्पात Q235B, Q345B, Q420B | बाओस्टील र शौगाङ जस्ता प्रतिष्ठित स्टिल मिलहरूबाट चयन गरिएको, उच्च उत्पादन शक्तिको साथ, पालना गर्दै प्रसारण टावर डिजाइन मापदण्डहरु संग |
| हावाको चाप डिजाइन गर्नुहोस् | ०.३५-०.८५kN/㎡ | क्षेत्रीय मौसम अवस्था अनुसार समायोज्य |
| सिस्मिक ग्रेड | कक्षा ७-८ | प्रतिरोध गर्ने बलियो क्षमताको साथ, चीनका अधिकांश क्षेत्रहरूमा भूकम्पीय सुदृढीकरण आवश्यकताहरू पूरा गर्दछ भूकम्प प्रकोपहरू |
| विरोधी जंग उपचार | हट-डिप ग्याल्वनाइजिंग | जस्ता कोटिंग मोटाई ≥86μm, विरोधी जंग, विरोधी जंग, विरोधी नुन स्प्रे, बाहिरी सेवा जीवनको साथ 50 वर्ष भन्दा बढी |
| लोड क्षमता | शीर्ष लोड 800-2500kg | कन्डक्टरहरू, ग्राउन्ड तारहरू, इन्सुलेटरहरू र 330kV को निगरानी उपकरणहरूको स्थापनाको लागि उपयुक्त प्रसारण लाइनहरु |
| ठाडोपन | ≤H/1500 (H = टावरको उचाइ) | उच्च स्थापना शुद्धता, 330kV को कन्डक्टर र ग्राउन्ड तारहरूको मानक निर्माण सुनिश्चित गर्दै प्रसारण लाइनहरू र लाइन विचलन बेवास्ता |
| ग्राउन्डिङ प्रतिरोध | ≤4Ω | उच्च भोल्टेज प्रसारण बिजुली सुरक्षा आवश्यकताहरु संग अनुपालन, प्रभावकारी बेवास्ता बिजुलीको क्षति जोखिम र लाइन सुरक्षा सुनिश्चित गर्न |
चयन सिफारिस
प्रबलित कंक्रीट सबस्टेशन फ्रेम संरचना को लागू परिदृश्य
110kV-220kV परम्परागत सबस्टेसनहरू, समतल क्षेत्रहरूमा सबस्टेशनहरू, मुख्य नियन्त्रण सञ्चार भवनहरू, वितरण यन्त्र भवनहरू, र कक्षा I-II साइटहरू 7 डिग्री र तलको भूकम्पीय सुदृढीकरण तीव्रताका साथ।
कारण सिफारिस: आर्थिक लागत, उच्च कठोरता, उत्कृष्ट आगो प्रदर्शन, कम रखरखाव लागत, बलियो संरचना अखण्डता, सबस्टेशनहरूमा परम्परागत उपकरणहरूको भार र ठाउँ आवश्यकताहरूमा अनुकूलित, अनुरूप परम्परागत सबस्टेशन पूर्वाधार मापदण्डहरू, सबैभन्दा व्यापक रूपमा प्रयोग हुने सबस्टेशन फ्रेम संरचना प्रकारहरू मध्ये एक हो।
स्टील संरचना सबस्टेशन फ्रेम संरचना को लागू परिदृश्य
220kV-330kV उच्च भोल्टेज सबस्टेसनहरू, तटीय बलियो नुन स्प्रे क्षेत्रहरू, पहाडी जटिल भू-भाग सबस्टेशनहरू, भूकम्पीय 8 डिग्री र माथिको सुदृढीकरण तीव्रता, र लामो-स्प्यान उपकरण लेआउट आवश्यकताहरु संग सबस्टेशनहरु।
कारण सिफारिस: उत्कृष्ट भूकम्प प्रदर्शन, हल्का वजन, सुविधाजनक निर्माण, ठूलो अवधि, बलियो प्रतिरोध गर्न सक्छ हावा, नुन स्प्रे र अन्य कठोर वातावरण, कम्पोनेन्टहरू कारखानामा पूर्वनिर्मित गर्न सकिन्छ, द्रुत रूपमा भेला साइट, भारी लोड र उच्च-भोल्टेज सबस्टेशनहरूको ठूलो-स्प्यान आवश्यकताहरूको लागि अनुकूलित, र उच्च-तीव्रता क्षेत्र हो। हरियो र बुद्धिमान निर्माण को अवधारणा संग लाइन मा, प्राथमिकता चयन।
पूर्वनिर्मित हाइब्रिड सबस्टेशन फ्रेम संरचना को लागू परिदृश्य
टाइट निर्माण अवधिका सबस्टेशन परियोजनाहरू, सहरहरूको उपनगरहरूमा सबस्टेशनहरू, हरियो र कम कार्बन प्रदर्शन सबस्टेशनहरू, र निर्माण र वातावरण संरक्षणको लागि उच्च आवश्यकताहरू भएका क्षेत्रहरू।
कारण सिफारिस: इस्पात संरचना र कंक्रीट संरचना, उच्च विधानसभा दर र छोटो को फाइदाहरू एकीकृत निर्माण अवधि, यसले कारखाना पूर्वनिर्मित र साइट आधारको सिंक्रोनस प्रगति महसुस गर्न सक्छ निर्माण, साइटमा भिजेको सञ्चालन, धुलो र निर्माण फोहोर, कम कार्बन उत्सर्जन, र राम्रो असर कम क्षमता र स्थिरता, जो आधुनिक को बुद्धिमान निर्माण र कुशल निर्माण आवश्यकताहरु को लागी उपयुक्त छ सबस्टेशनहरू।
अनुकूलित सबस्टेशन फ्रेमवर्क संरचना को लागू परिदृश्य
विशेष भूभाग (द्वीपहरू, ठाडो ढलानहरू, दलदलहरू), विशेष भोल्टेज स्तरहरू, विशेष भारहरू भएका सबस्टेशन परियोजनाहरू (बहु-उपकरण एकीकरण, ठूलो स्प्यान स्प्यानिङ), विशेष मौसमी अवस्थाहरू (भारी बरफ क्षेत्रहरू, शक्तिशाली टाइफुन क्षेत्रहरू) र परिदृश्य एकीकरण आवश्यकताहरू।
सिफारिसको कारण: Qingdao Anbang नयाँ ऊर्जा आफ्नै कारखाना गर्न सक्नुहुन्छ सामग्री, स्प्यान, भुइँको उचाइ, एन्टी-क्रोसन मापदण्ड र सबस्टेशनको संरचनात्मक रूपलाई अनुकूलित र समायोजन गर्नुहोस् ईन्जिनियरिङ् रेखाचित्र, टोपोग्राफिक सर्वेक्षण रिपोर्ट, मौसम डेटा र उपकरण अनुसार फ्रेम संरचना ग्राहकहरू द्वारा प्रदान गरिएको प्यारामिटरहरू, र एक-एक-एक डिजाइन, उत्पादन, र स्थापना मार्गदर्शन एक-स्टप सेवाहरू प्रदान गर्दछ सबस्टेशन फ्रेम संरचना परियोजना को वास्तविक आवश्यकताहरु लाई पूर्ण रूपले अनुकूलित छ भनेर सुनिश्चित गर्न।
वास्तविक मामला
युनान कुनमिङ ११० केभी पाँच माइल बहु-पूर्वनिर्मित सबस्टेशन फ्रेम संरचना परियोजना
पूर्ण उपलब्ध गराउनुहोस् युनानमा पहिलो सिभिल पूर्वनिर्मित फ्रेम संरचना सबस्टेशनको लागि पूर्वनिर्मित सबस्टेशन फ्रेमवर्क संरचनाको सेट प्रान्त, विद्युत वितरण उपकरण निर्माण फ्रेम र उपकरण कोष्ठक फ्रेम सहित, 110kV भोल्टेज अनुकूलित स्तर, असेंबली दर 53% हो, र पूर्वनिर्मित कम्पोनेन्टहरू र सुक्खा इस्पात जडान प्रविधि भेट्न प्रयोग गरिन्छ। हरियो र बुद्धिमान निर्माण को आवश्यकताहरु।
कार्यान्वयन प्रभाव:सबस्टेशन फ्रेम संरचना कारखाना छ पूर्वनिर्मित, साइटमा उठाउने र एसेम्बली, निर्माण अवधिको तुलनामा 2 महिनाले छोटो पारिएको छ। परम्परागत परियोजनाहरू, मेसिनरी उपयोग दर 100% पुग्छ, प्रभावकारी रूपमा निर्माण फोहोर र धुलो कम गर्न उत्सर्जन, संरचनात्मक स्थिरता र भूकम्पीय कार्यसम्पादन स्पेसिफिकेशनका आवश्यकताहरू अनुरूप छन्, र सञ्चालनमा ल्याएपछि क्षेत्रीय विद्युत आपूर्तिको चापलाई प्रभावकारी रूपमा घटाउने, जुन अत्यधिक भएको छ कुनमिङ विद्युत आपूर्ति ब्यूरो द्वारा प्रशंसा र स्थानीय हरित सबस्टेशन निर्माण प्रदर्शन परियोजना भएको छ।
Zhejiang Ningbo 110 kV हाफवे पूर्वनिर्मित मिश्रित फ्रेम संरचना सबस्टेशन परियोजना
Zhejiang को लागि पहिलो पूर्वनिर्मित अल्ट्रा-उच्च-प्रदर्शन कंक्रीट स्टील नोड हाइब्रिड फ्रेम संरचना सबस्टेशन, को पूर्ण सेट आपूर्ति हाइब्रिड सबस्टेशन फ्रेम संरचना, UHPC सामग्री र स्टिल नोड जडान प्रविधि प्रयोग गरेर, 110kV भोल्टेज अनुकूल स्तर, र मुख्य संरचना को 100% विधानसभा हासिल।
कार्यान्वयन प्रभाव:सबस्टेशन फ्रेम संरचना सामग्री लगभग 65% द्वारा बचत गरिएको छ, कार्बन उत्सर्जन 52.6% द्वारा घटाइएको छ, साइट बिना फारमवर्क, कुनै समर्थन, र कुनै पनि बिना महसुस गरिएको छ। आर्द्रता, मुख्य संरचनाको स्थापना अवधि 25 दिनले छोटो हुन्छ, वाटरप्रूफ, थर्मल इन्सुलेशन, र जंग प्रतिरोध प्रदर्शन उत्कृष्ट छ, र मर्मत लागत पछिको चरणमा धेरै कम छ।
Shandong Qingdao 220 kV सबस्टेशन फ्रेम संरचना नवीकरण परियोजना
स्तरोन्नतिमा सहभागी भएका थिए र Qingdao मा 220 kV सबस्टेशन को नवीकरण परियोजना, प्रबलित कंक्रीट र इस्पात संरचना मिश्रित प्रदान सबस्टेशन फ्रेम संरचना, पुरानो फ्रेम प्रतिस्थापन, मुख्य नियन्त्रण संचार भवन र वितरण पुनर्निर्माण यन्त्र निर्माण फ्रेम, मूल उपकरण स्थापनामा अनुकूलित, र भूकम्पीय सुदृढीकरणका आवश्यकताहरू पूरा गरियो 7 डिग्री।
कार्यान्वयन प्रभाव: सबस्टेशन फ्रेम संरचना मूल उपकरण आकार सही मेल खान्छ, स्थापना सुविधाजनक छ, निर्माण प्रक्रियाले वरपरको बिजुली आपूर्तिलाई असर गर्दैन, संरचनात्मक रूपान्तरण पछि असर क्षमता 30% द्वारा बढेको छ, विरोधी जंग र बिजुली संरक्षण प्रदर्शन उल्लेखनीय रूपमा अनुकूलित छ, र त्यहाँ अहिलेसम्म शून्य विफलताहरू छन्, प्रभावकारी रूपमा सेवा जीवन विस्तार गर्दै। सबस्टेशन, क्षेत्रीय पावर ग्रिड को स्थिर सञ्चालन सुनिश्चित गर्दै, र राज्य ग्रिड Qingdao द्वारा मान्यता प्राप्त विद्युत आपूर्ति कम्पनी।
