चीन मा टिकाऊ ट्यान्जेन्ट टावर कारखाना

ओभरहेड ट्रान्समिसन लाइनहरूको मुख्य ब्याकबोन-टाइप टावरको रूपमा, स्ट्रेट-लाइन टावरले नेटवर्कभरि प्रसारण टावरहरूको कुल संख्याको 80% भन्दा बढी ओगटेको छ। यो पावर ग्रिड पूर्वाधार, नयाँ ऊर्जा प्लान्ट प्रसारण, र शहरी-ग्रामीण पावर ग्रिड अपग्रेड परियोजनाहरूमा सबैभन्दा व्यापक रूपमा प्रयोग हुने आधारभूत टावर प्रकार हो।

किंगदाओ अनबांग नयाँ ऊर्जा, Shandong इस्पात संरचना निर्माण आधार र एक राष्ट्रिय उच्च-टेक उद्यम को प्रविधि संचय मा भर पर्दै, गहिरो अनुसन्धान र सम्पूर्ण प्रसारण इस्पात संरचना उद्योग श्रृंखला को निर्माण मा संलग्न छ।

हाम्रो कारखानाले 35kV, 110kV, 220kV, र 330kV को मुख्यधारा प्रसारण अवस्थाहरू समावेश गरी ग्यान-आकार, गोब्लेट-आकार, उल्लू-आकार, र र्याम-होर्स डिजाइन जस्ता सबै टावर प्रकारहरू सहित, स्ट्रेट-लाइन कोण स्टिल टावर उत्पादनहरूको पूर्ण भोल्टेज-स्तर श्रृंखला विकास गरेको छ।

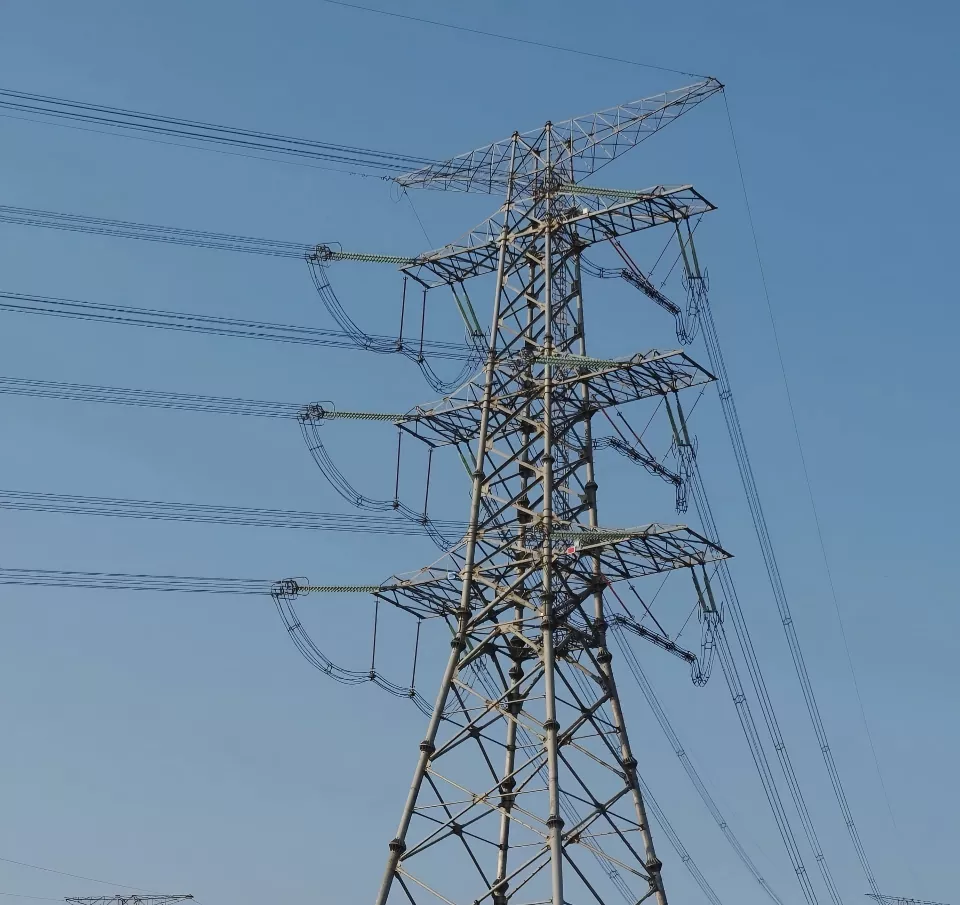

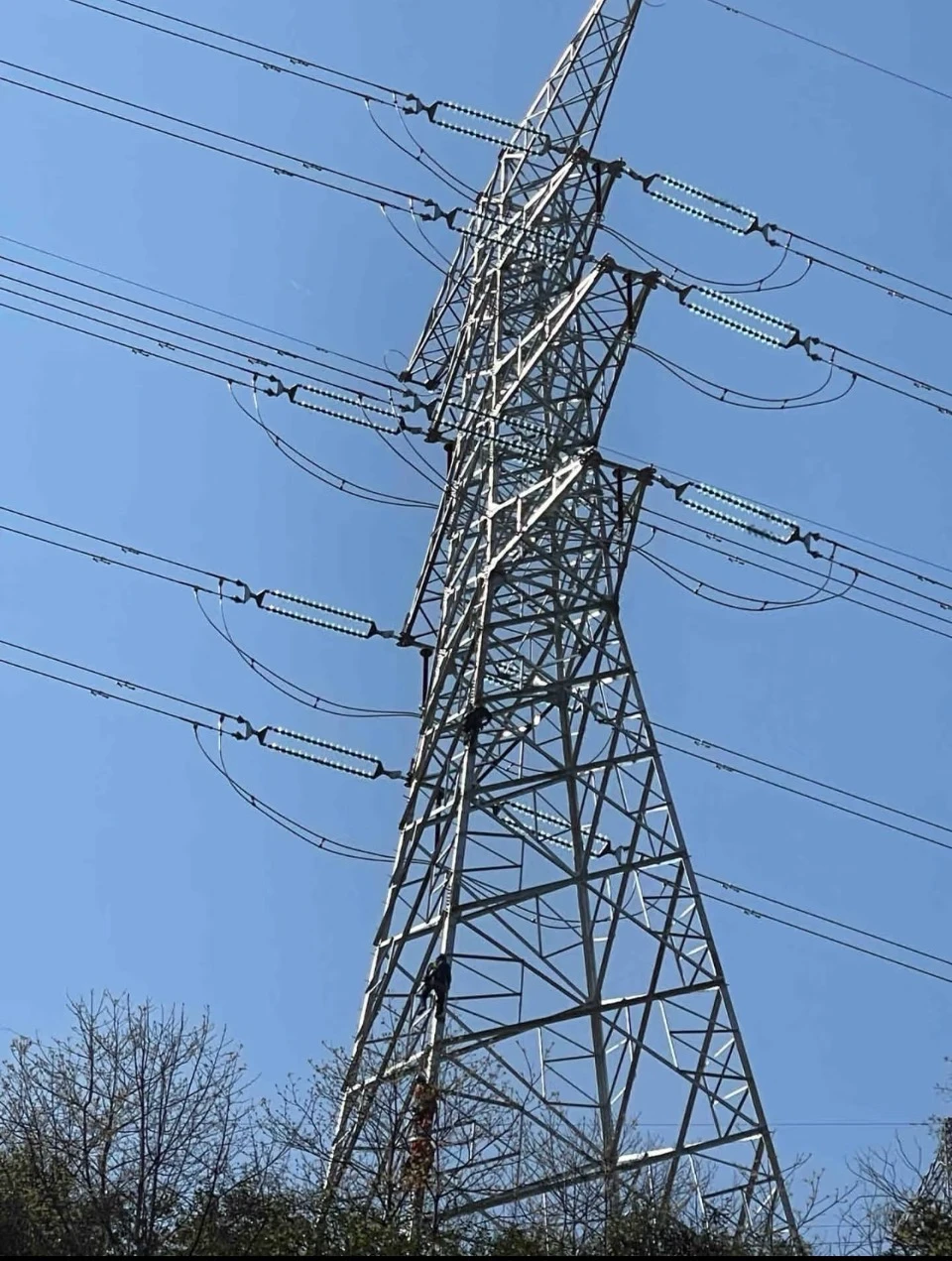

ट्यान्जेन्ट टावर के हो?

Anbang ट्यान्जेन्ट टावरहरू सीधा प्रसारण खण्डहरूका लागि विशेष लोड-बेयरिङ संरचनाको रूपमा राखिएको छ, केवल कन्डक्टरहरू र ग्राउन्ड तारहरूको वजन, बरफको भारहरू, र तेर्सो हावाको भारहरू, रेखाहरूको दीर्घकालीन तनाव र कोणको तनाव बिना।

हल्का तौल ट्रस मेकानिकल डिजाइन, सबै अवस्था मौसम प्रतिरोधी एन्टी-क्रोसन, सटीक संरचनात्मक अनुकूलन, र सुविधाजनक निर्माण र मर्मतमा ध्यान केन्द्रित गर्दै, तिनीहरू मैदान, पहाड, हिमाल, तटीय उच्च आर्द्रता र नुन-स्प्रे वातावरण र नयाँ ऊर्जा पार्कहरू जस्ता विविध पूर्वाधार परिदृश्यहरूमा अनुकूलन योग्य छन्।

तिनीहरूले लामो दूरीको प्रसारण कोरिडोरहरूको लागि स्थिर, दीर्घकालीन, र लागत-प्रभावी स्टिल संरचना समर्थन प्रणाली प्रदान गर्दछ, एकै साथ फोटोभोल्टिक र पवन ऊर्जा वितरण, शहरी-ग्रामीण ग्रिड रूपान्तरण, र अन्तर-प्रदेशीय पावर नेटवर्किङको लागि परियोजना आवश्यकताहरू पूरा गर्दै, नयाँ लोड-बेयरिङ ऊर्जा नेटवर्कको आधारभूत लोड-बेयरिङ नेटवर्कको रूपमा सेवा गर्दै।

हाम्रो पूर्ण श्रृंखला टावर विशिष्टता प्रणाली

1. कम भोल्टेज परम्परागत श्रृंखला (35kV/110kV)

मुख्यतया माथिका Z आकारका र सरलीकृत ड्राई-टाइप टावरहरू, कम र हल्का तौलका टावर बडीहरू, सानो फाउन्डेसन फुटप्रिन्ट, सहरी र ग्रामीण वितरण नेटवर्कहरूका लागि उपयुक्त, टाउनशिप ट्रान्समिशन शाखाहरू, र साना नजिकैको ग्रिड-जडित नयाँ ऊर्जा परियोजनाहरू।

2. उच्च भोल्टेज ट्रंक श्रृंखला (220kV/330kV)

मानक ड्राई-टाइप र कप आकारको सीधा टावरहरू, अनुकूलित क्रस-आर्म स्पेसिङ र इन्सुलेशन समन्वय दूरी, पर्याप्त कठोरता रिडन्डन्सी, पावर ग्रिडको मुख्य प्रसारण लाइनहरूको लागि उपयुक्त, क्रस-क्षेत्रीय प्रसारण ट्रंक लाइनहरू, र ठूला हावा र सौर्य ऊर्जा स्टेशनहरूको बाहिर जाने लाइनहरू।

3. कम्प्याक्ट विशेष श्रृंखला

साँघुरो-आधारित कम्प्याक्ट सीधा टावरहरू, टावरको जराको स्प्यान र कोरिडोर फुटप्रिन्ट घटाउँदै, सीमित जमिन स्रोतहरू, नजिकैको आवासीय क्षेत्रहरू, र प्रतिबन्धित पारिस्थितिक कोरिडोरहरू भएका क्षेत्रमा परियोजनाहरूका लागि उपयुक्त; सानो-कोण र माइनर घुमाउने अवस्थाहरूसँग पनि मिल्दो, रेखा लेआउटमा लचिलोपन बढाउँदै।

4. सामान्य संरचनात्मक प्यारामिटरहरू

मुख्य सामग्रीहरू Q345B र Q420 उच्च-शक्ति कम-मिश्रित स्टील, पूर्ण टावर बोल्ट-एसेम्बल ट्रस संरचना, ट्रापेजोइडल ट्यापर्ड टावर बडी डिजाइन, 18m देखि 75m सम्मको टावरको उचाइ, 80m देखि 400m सम्मको परम्परागत स्प्यान लम्बाइको लागि उपयुक्त, L5050 GB पावर 500 मिटर कडाईका साथ डिजाइन। उत्पादन र निर्माणको लागि विशिष्टता र DL/T स्टील संरचना उद्योग मानकहरू।

मुख्य उत्पादन फाइदाहरू

(1) संरचनात्मक अनुकूलन

सीमित तत्व संरचना सिमुलेशन र विश्लेषण टेक्नोलोजीमा भर पर्दै, पारम्परिक अनावश्यक सामग्री डिजाइनलाई त्याग्दै, टावर बडीको क्रस-सेक्शन, झुकाव सामग्री व्यवस्था र संयुक्त तनावलाई सम्पूर्ण क्षेत्रमा अनुकूलित गरिन्छ।

हावा प्रतिरोध, भूकम्प प्रतिरोध र बरफ कभरको राष्ट्रिय लोड आवश्यकताहरू पूरा गर्ने अवस्था अन्तर्गत, टावर शरीरको स्व-भार 12% ~ 18% द्वारा अनुकूलित छ, ट्रस बल प्रसारण मार्ग स्पष्ट छ, र विक्षेपन नियन्त्रण शुद्धता उद्योग औसत भन्दा राम्रो छ।

जगको जरा खोल्ने सानो छ, मार्थवर्क उत्खनन रकम र कंक्रीट खपत एकै साथ घटाइन्छ, जसले परियोजनाको जग्गा अधिग्रहण र सिभिल निर्माण लागतलाई धेरै कम गर्छ, र संरचनात्मक सुरक्षा रिडन्डन्सी, सामग्रीको उपयोग दर र परियोजना लागत बीचको इष्टतम सन्तुलन हासिल गर्दछ।

(2) जंग प्रतिरोधी

Anbang राष्ट्रिय मानक हट-डिप galvanizing सम्पूर्ण प्रक्रिया अपनाउछ।

तटीय नुन स्प्रे, औद्योगिक अम्ल र क्षार, ओसिलो संक्षेपण, वर्षा, हिउँ र फ्रिज-थउ र अन्य वातावरणीय क्षरणको प्रतिरोध गर्न, स्टिललाई सम्पूर्ण क्षेत्रमा डुबाइन्छ, र जस्ता तहको मोटाई समान र स्थिर ≥ 85μm, प्यासिभेसन र सील उपचारको साथमा हुन्छ।

उत्पादनको डिजाइनको आधार जीवन ५० वर्ष हो, र बाहिरी सेवाको समयमा एन्टी-क्रोसन तह बिस्तारै कुहिन्छ, पछिको पेन्ट मर्मत र खिया हटाउने सञ्चालन र मर्मतसम्भारको फ्रिक्वेन्सी घटाउँछ, सम्पूर्ण जीवन चक्रको सञ्चालन र मर्मत लागत घटाउँछ, र जटिल क्षेत्रीय वातावरणमा अनुकूलन गर्दछ जस्तै शेन्डोङ तट, भित्री उच्च आर्द्रता र उत्तरी चिसोमा।

(३) आत्म-विकसित सुरक्षा पेटेन्ट संरचना

Anbang New Energy को रिसाइकल गर्न मिल्ने एन्टि क्लाइम्बिङ प्याटेन्टेड ढाँचाले सुसज्जित, टावरमा रिट्र्याक्टेबल एक्सेस पेडल जडान गरिएको छ, जुन स्वचालित रूपमा रिसाइकल हुन्छ र दैनिक रूपमा निष्क्रिय हुँदा लुकाइन्छ, नियमहरूको उल्लङ्घन गरी अप्रासंगिक कर्मचारीहरूलाई आरोहण गर्नबाट रोक्छ।

केवल व्यावसायिक अपरेशन र मर्मतसम्भार कर्मचारीहरूले उच्च-उचाइ कार्य र सार्वजनिक सुरक्षा नियन्त्रणको सुरक्षा सुरक्षालाई ध्यानमा राख्दै मर्मत च्यानल अनलक र विस्तार गर्न सक्छन्, संरक्षण बिना परम्परागत टावरहरूको सुरक्षा खाली र चढ्न सजिलो, र पावर ग्रिड सुरक्षा मानकीकरणको आवश्यकताहरू पूरा गर्न सक्छन्।

(4) पूर्वनिर्मित मोड्युलर निर्माण

सम्पूर्ण टावर कम्पोनेन्ट फ्याक्ट्रीले ब्ल्याङ्किङ, पञ्चिङ, र प्रि-एसेम्बलीलाई मानकीकृत गर्छ, र सबै बोल्ट प्वालहरू सही रूपमा मेल खान्छ, र साइटमा माध्यमिक काटन र वेल्डिङको आवश्यकता पर्दैन, र शुद्ध बोल्ट स्प्लिसिङ र एसेम्बली आवश्यक हुन्छ।

कम्पोनेन्टहरूको हल्का विभाजन, सडक यातायातको कुनै समस्या छैन, र कठिन पहाडी सडक खण्डहरूको सुविधाजनक स्थानान्तरण।

सरलीकृत स्थापना प्रक्रिया, छोटो उच्च-उचाई कार्य समय, र सिंक्रोनस रूपमा घटाइएको निर्माण जनशक्ति र निर्माण अवधि लागत, आपतकालीन पावर ग्रिड मर्मत र ब्याच पूर्वाधार रश परियोजनाहरूको लागि उपयुक्त, सुविधाजनक विघटन र परिमार्जन र कम्पोनेन्ट प्रतिस्थापन, र दोस्रो पुन: प्रयोग मूल्य छ।

(5) वातावरण को एक विस्तृत दायरा अनुकूलन

संरचनात्मक डिजाइनले भूकम्प प्रतिरोधको 8 स्तरहरू, हावा प्रतिरोधको 12 स्तरहरू, र गम्भीर बरफ ढाक्ने अवस्थाहरू समावेश गर्दछ।

कडा चिसो र कम तापक्रमको वातावरणमा स्टिलको कठोरता घट्दैन र तटीय उच्च नुन वातावरणको संरचनात्मक कार्यसम्पादन स्थिर हुन्छ।

फाउन्डेसन फारम लचिलो रूपमा उत्खनन गरिएको आधारहरू, स्ल्याब फाउन्डेशनहरू, र उथले गाडिएको स्टेप फाउन्डेसनहरूमा अनुकूलित छ, माटो, ढलान, पहाड र फ्ल्याटहरूको बहु भूविज्ञानको लागि उपयुक्त, ठूलो मात्रामा साइट परिवर्तन बिना।

यो गैर-मानक परिदृश्यहरूको लागि उपयुक्त छ जस्तै नयाँ ऊर्जा स्टेशनहरूको परिधीय प्रसारण कोरिडोर र दुर्गम पहाडी क्षेत्रमा लाइन नेटवर्किंग।

(6) गुणस्तर नियन्त्रणको सम्पूर्ण श्रृंखला

राष्ट्रिय हाई-टेक उद्यमको रूपमा, Anbang ले इस्पात कारखाना पुन: निरीक्षण, ब्ल्याङ्किङ शुद्धता परीक्षण, वेल्ड त्रुटि पत्ता लगाउन, जस्ती तह परीक्षण, र लोड सिमुलेशन परीक्षणको लागि पूर्ण-प्रक्रिया गुणस्तर निरीक्षण प्रणाली स्थापना गरेको छ।

राज्य ग्रिड र चाइना सदर्न पावर ग्रिडको निर्माण मापदण्डलाई कडाइका साथ बेन्चमार्क गर्नुहोस्, कम्पोनेन्टहरूको बलियो आदानप्रदान र ब्याच आपूर्ति आकारहरूमा शून्य विचलनको साथ लाइनहरूको ब्याच निर्माणको स्थिरता सुनिश्चित गर्न।

आवेदन परिदृश्यहरू

राज्य ग्रिड र स्थानीय पावर ग्रिडको उच्च-भोल्टेज/लो-भोल्टेज ब्याकबोन सीधा प्रसारण च्यानल;

फोटोभोल्टिक पावर स्टेशनहरू र पवन फार्महरूले विशेष लाइनहरूमा नयाँ ऊर्जा पावर पठाउँछन्;

शहरी र ग्रामीण पावर ग्रिड स्तरोन्नति, ग्रामीण ग्रिड रूपान्तरण, र औद्योगिक पार्कहरूमा आन्तरिक विद्युत आपूर्ति लाइनहरू;

पहाडी हिमाल, तटीय तट र पारिस्थितिक भण्डारहरू जस्ता प्रतिबन्धित करिडोरहरूमा विद्युत प्रसारण परियोजनाहरू;

लामो दूरीको सीधा रेखाहरूको ब्याच नेटवर्किङ र पूर्ण प्रसारण प्रणाली निर्माण गर्न तनाव-प्रतिरोधी टावरहरूलाई समर्थन गर्दछ।

उद्यम समर्थन सेवाहरू

किंगदाओ अनबांग नयाँ ऊर्जाप्रारम्भिक लाइन सर्वेक्षण, टावर प्रकार अनुकूलित डिजाइन, गहिरो प्रमाणिकरण रेखाचित्र, कारखाना ठूलो उत्पादन र निर्माण, रसद वाहन वितरण, साइट स्थापना प्राविधिक मार्गदर्शन, र पछि सञ्चालन र मर्मत एकीकृत सेवाहरू एक-स्टप फुल-चेन समाधानहरू प्रदान गर्दछ।

हामी विदेशी निर्यात अनुकूलन, निजीकृत अनुसन्धान र गैर-मानक मापदण्डहरूको विकासलाई समर्थन गर्छौं, Jiaozhou बुद्धिमान निर्माण औद्योगिक पार्कको उत्पादन क्षमता फाइदाहरूमा निर्भर गर्दछौं, ठूलो मात्रामा द्रुत वितरण सुनिश्चित गर्दछौं, र स्थिर उत्पादन क्षमता, हार्ड-कोर गुणस्तर, र पूर्ण-चक्र सेवाको साथ घरेलू र विदेशी ऊर्जा पूर्वाधार परियोजनाहरूको लागि विश्वसनीय इस्पात संरचना समर्थन प्रदान गर्दछ।
