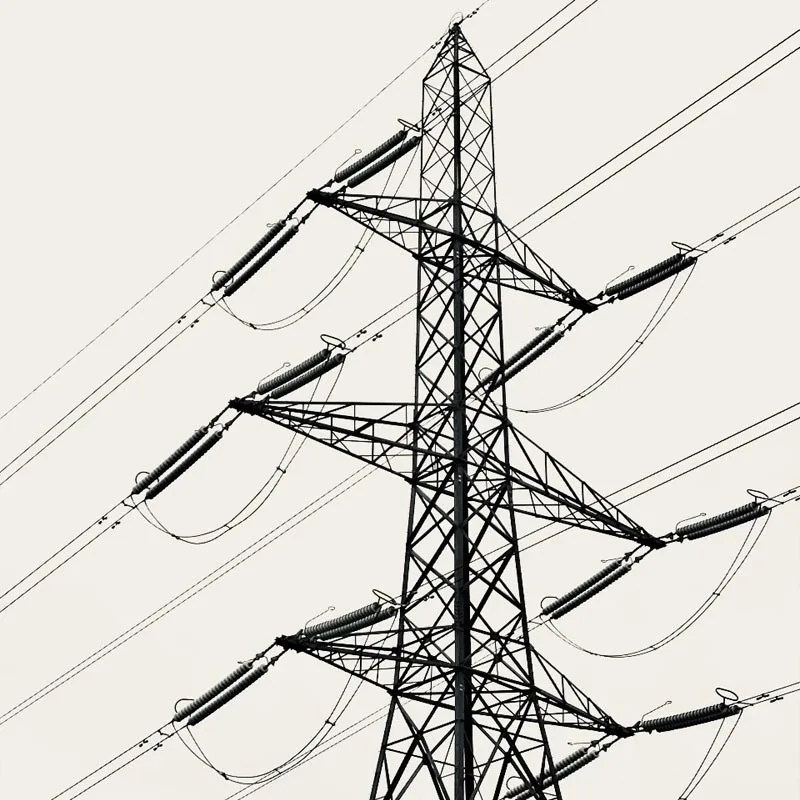

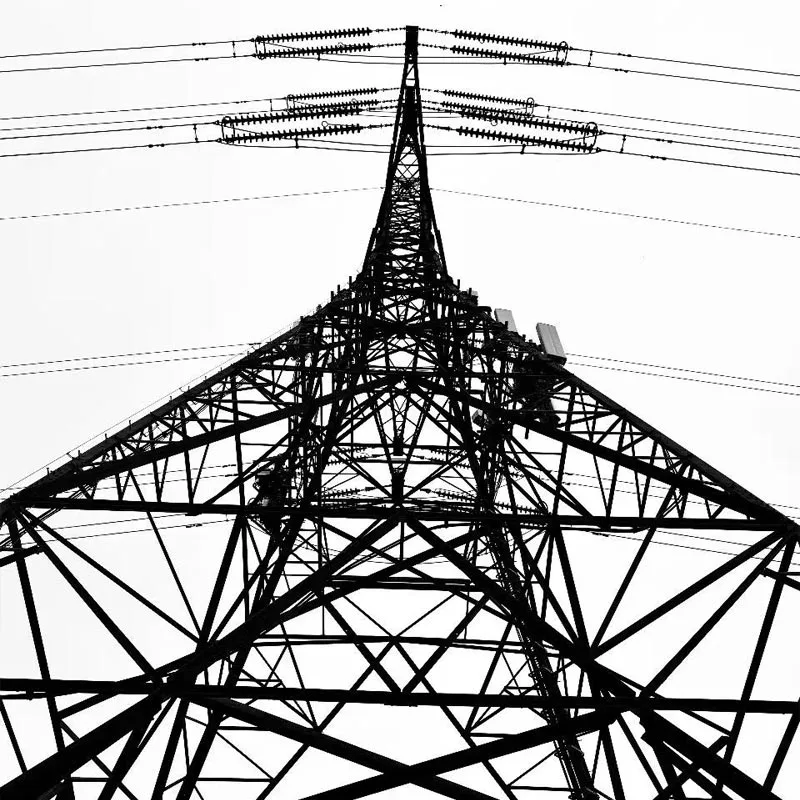

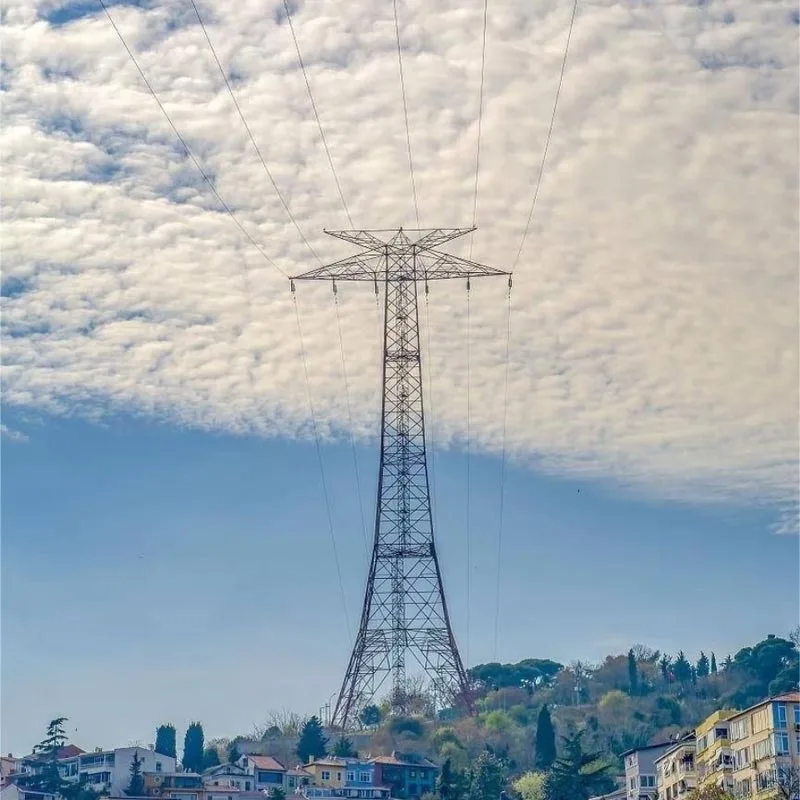

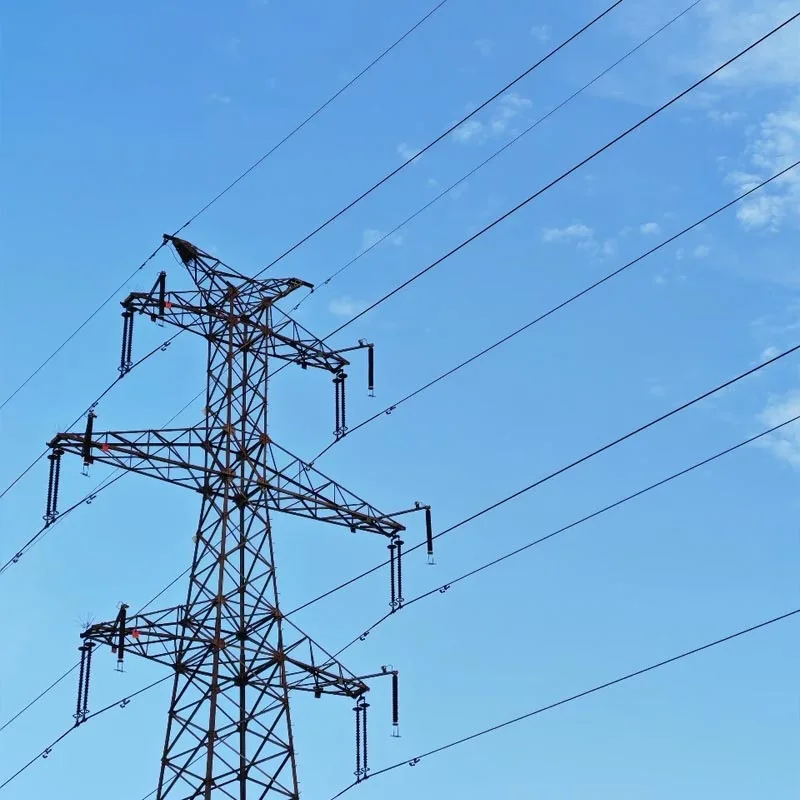

उच्च भोल्टेज स्टील पाइप टावर

Qingdao Anbang नयाँ ऊर्जा उच्च भोल्टेज इस्पात ट्यूबलर टावर एक कोर प्रसारण समर्थन उपकरण एकीकृत छ "डिजाइन-निर्माण-स्थापना-सेवा"। 10kV-1000kV उच्च भोल्टेजको लागि विशेष रूपमा ईन्जिनियर गरिएको, अति उच्च भोल्टेज (UHV), र अतिरिक्त-उच्च भोल्टेज पावर ट्रान्समिशन लाइनहरू, यसले जाली प्रकार सहित धेरै संरचनात्मक प्रकारहरू समावेश गर्दछ, एकल-स्तम्भ टेपर्ड प्रकार, र संकीर्ण-आधार संयुक्त प्रकार।

"२०२२ को शीर्ष १० स्टील पाइप पोल इन्टरप्राइज" को रूपमा कम्पनी 20 कोर प्याटेन्टहरू, 50,000 टनको वार्षिक उत्पादन क्षमता, र राष्ट्रिय/उद्योगमा प्रमाणपत्रहरूमा निर्भर गर्दछ। मानकहरू जस्तै GB/T 2694 र GB 50205।

उत्पादनले Q355B/Q420/Q460 ग्रेड उच्च-शक्तिको स्टीललाई अपनाउँछ, विशेषता हट-डिप गैल्भेनाइजिंग एन्टी-कोरोसन, पेटेन्टेड वेल्डिङ टेक्नोलोजी, र प्रबलित संरचनात्मक डिजाइन।

सञ्चालन गर्न सक्छ स्थिर रूपमा टाइफुन-प्रवण क्षेत्रहरू, भारी हिमपात क्षेत्रहरू, र शहरी प्रतिबन्धित कोरिडोरहरू जस्ता जटिल परिदृश्यहरूमा, सुरक्षित र ऊर्जा, सञ्चार, औद्योगिक र अन्य क्षेत्रहरूका लागि भरपर्दो विद्युत प्रसारण समाधानहरू, र छ सफलतापूर्वक विश्वव्यापी सयौं ग्राहकहरूको सेवा। दुबैले ग्राहकहरुबाट उच्च प्रशंसा पाए।

कोर फाइदाहरू

स्थिर संरचनाको लागि पेटेन्ट सशक्तिकरण

कोर पेटेन्टको विशेष स्वामित्व सहित "शक्तिको लागि प्रबलित संरचना टावर स्टील कम्पोनेन्टहरू" र "एङ्गल स्टिल टावर आधारको लागि विशेष वेल्डिङ फिक्स्चर"। त्रिकोणीय स्थिर समर्थन मार्फत डिजाइन र प्वाल-मुक्त सुदृढीकरण टेक्नोलोजी, शरीरको शक्तिलाई हानी नगरी असर क्षमता बढाइएको छ।

द वेल्डिंग स्थिरता स्टील प्लेट को विभिन्न विशिष्टता को स्थिति को लागी अनुकूलन योग्य छ; वेल्डहरू गैर विनाशकारी छन् परीक्षण, उच्च संयुक्त कठोरता र न्यूनतम विलक्षणता सुनिश्चित गर्दै। यसको हावा कम्पन र एन्टी आइसिङ क्षमताहरू छन् परम्परागत उत्पादनहरू भन्दा उल्लेखनीय रूपमा उच्च।

लामो सेवा जीवनको लागि उच्च शक्ति र जंग प्रतिरोध

मुख्य सामग्री कम मिश्र धातु हो उच्च शक्ति इस्पात। द हट-डिप जस्ती कोटिंग को मोटाई 85μm भन्दा कम छैन, र बन्द स्टील पाइप संरचना प्रभावकारी रूपमा रोक्छ पानी र धुलो संचय, 30 वर्ष भन्दा बढी को एक विरोधी जंग सेवा जीवन प्राप्त।

कडा नियन्त्रित रड झुकाउने डिग्री (≤2‰ लम्बाइ) र अण्डाकार (≤2D/1000) कठोर वातावरणमा अनुकूलन योग्यता सुनिश्चित गर्दछ जस्तै उच्च नुन स्प्रे तटीय क्षेत्रहरू र उत्तरपश्चिम चीनमा उच्च हावा र बालुवा, दैनिक मर्मत कार्यभारको 1/3 मात्र परम्परागत फलामका टावरहरू।

इष्टतम फ्लोर स्पेसको साथ परिदृश्य अनुकूलन क्षमता

बहु संरचनात्मक विकल्पहरू उपलब्ध छन् (साँघुरो-आधार संयुक्त प्रकार, एकल-स्तम्भ टेपर्ड प्रकार)। एकल-ट्युब टावरलाई केवल गोलाकार फाउन्डेसन चाहिन्छ, भुइँमा थप ठाउँ घटाउने 60% भन्दा बढी कोण स्टिल टावरहरूको तुलनामा, शहरी पावर ग्रिड रूपान्तरण, औद्योगिक पार्कहरूको लागि पूर्ण रूपमा उपयुक्त र अन्य कोरिडोर-प्रतिबन्धित परिदृश्यहरू।

सुव्यवस्थित स्टील पाइप क्रस-सेक्शनमा कम हावा प्रतिरोध गुणांक छ, आँधी-प्रवण क्षेत्रहरू र लामो-स्प्यान खण्डहरू (नदी/क्यान्यन क्रसिङहरू) मा हावाको भार 30% कम गर्दै। UHV परिदृश्यहरूको लागि, द टावरको उचाइ 130m र टावरको वजन 260 टन पुग्न सक्छ, डबल-सर्किट पावरको आवश्यकताहरू पूरा गर्दछ। प्रसारण।

कुशल डेलिभरीको लागि पूर्ण-चेन सेवा

"अनुकूलित डिजाइन-कारखाना को टर्नकी सेवाहरू प्रदान गर्दछ प्रिफेब्रिकेशन-ऑन-साइट असेंबली"। 50,000㎡ उत्पादन आधारले द्रुत ठूलो उत्पादनको ग्यारेन्टी दिन्छ।

परिष्कृत ग्रहण गर्दै निर्माण योजनाहरू जस्तै उच्च-शक्ति नायलन डोरी फहराई, स्थापना चक्र भन्दा 20% छोटो छ। उद्योग औसत। फाउन्डेशन डिजाइन र कम्पोनेन्ट अनुकूलन सहित पूर्ण-प्रक्रिया प्राविधिक समर्थन प्रदान गरिएको छ।

आवेदन परिदृश्यहरू

पावर ट्रान्समिशन फिल्ड: 110kV-1000kV UHV/अतिरिक्त उच्च भोल्टेज पावर ट्रान्समिशन लाइनहरू र सबस्टेशन संरचना, विशेष गरी भित्री मंगोलिया, गुआङ्सी र अन्य क्षेत्रहरूमा क्रस-क्षेत्रीय ऊर्जा प्रसारण परियोजनाहरूको लागि उपयुक्त।

शहरी र औद्योगिक परिदृश्यशहरी पावर ग्रिड स्तरोन्नति, औद्योगिक पार्क विद्युत वितरण, र 10kV पावर चार्जिङ र स्वैपिङ स्टेशनहरूको लागि प्रसारण परियोजनाहरू। साँघुरो आधार डिजाइनले जग्गा अधिग्रहण लागत घटाउँछ र घना भवन जटिल वातावरणमा अनुकूलन गर्दछ।

जटिल मौसम र भूभाग: टाइफुन-प्रवण तटीय क्षेत्रहरू, दक्षिणपश्चिममा भारी हिमपात क्षेत्रहरू चीन, उच्च हावा उत्तरपश्चिमी गोबीमा गति क्षेत्रहरू, साथै नदी/क्यान्यन क्रसिङहरू जस्ता लामो-स्प्यान प्रसारण खण्डहरू।

बहु-उद्योग अनुकूलन: संचार आधार स्टेशन समर्थन, रेडियो र टेलिभिजन टावरहरू, र विशेष शक्ति सेनाको लागि प्रसारण सुविधाहरू। विभिन्न विशिष्टताहरूको अनुकूलन टावर संरचनाहरू उपलब्ध छन् विशिष्ट आवश्यकताहरू पूरा।

निर्दिष्टीकरण प्यारामिटरहरू

बारम्बार सोधिने प्रश्नहरू (FAQ)

1. उच्च भोल्टेज स्टिल ट्युबुलर टावरहरूको लागत परम्परागत कोण स्टिल टावरहरू भन्दा बढी छ?

प्रारम्भिक निर्माण लागत अलि बढी छ, तर व्यापक लागत अधिक लाभदायक छ! स्टील ट्युबुलर टावर हलुका छ (एउटै भार अन्तर्गत 30% तौल घटाउने), आधार निर्माण लागत घटाएर २०%-४०%।

30 वर्ष सम्मको एन्टी-क्रोसन सेवा जीवनको साथ, पछिको मर्मत लागतको 1/3 मात्र हो। परम्परागत कोण स्टील टावरहरू। यसबाहेक, यसको कम्प्याक्ट फ्लोर स्पेसले महत्त्वपूर्ण रूपमा जग्गा अधिग्रहण लागत घटाउँछ सहरी क्षेत्रहरू, दीर्घकालीन प्रयोगमा धेरै उच्च लागत-प्रभावकारिताको परिणामस्वरूप।

2. UHV लामो-स्प्यान परियोजनाहरूमा टावरको स्थिरता र सुरक्षा कसरी सुनिश्चित गर्ने?

UHV लामो-स्प्यान टावरहरूले Q460 उच्च-शक्तिको स्टीलबाट बनेको मुख्य सामग्रीहरू सहित, जाली-प्रकारको प्रबलित संरचनाहरू अपनाउँछन्। बल वितरण 3D परिमित तत्व विश्लेषण मार्फत अनुकूलित हुन्छ, र जोडहरू प्रतिच्छेदन गरेर डबल-फिक्स गरिन्छ। रेखा वेल्डिंग र फ्ल्यान्ज जडान, विलक्षणता ≤3mm संग। वितरण अघि, 1:10 स्केल मोडेल हावा सुरुङ परीक्षण र लोड सीमा परीक्षणहरू सञ्चालन गरिन्छ।

साइटमा स्थापना पछि, अल्ट्रासोनिक दोष पत्ता लगाउने र समग्र ठाडोपन 1000kV UHV पावर ट्रान्समिसन लोड आवश्यकताहरूको अनुपालन सुनिश्चित गर्न निरीक्षण गरिन्छ। उत्पादन छ धेरै क्रस-रिभर UHV परियोजनाहरूमा स्थिर रूपमा सञ्चालन भइरहेको छ।

3. दैनिक मर्मतसम्भार कसरी गर्ने र मर्मत चक्र के हो?

मर्मत सरल र सुविधाजनक छ! यो वर्षमा एक पटक नियमित निरीक्षण सञ्चालन गर्न सिफारिस गरिएको छ: जाँच गर्नुहोस् बोल्टको कडापन, पतन गिरफ्तार रेलहरूको संवेदनशीलता (यदि सुसज्जित छ), र टावर वरिपरि स्पष्ट अवरोधहरू।

एन्टी-क्रोसन कोटिंग टच-अप प्रत्येक 5-8 वर्षमा वातावरणीय अवस्था अनुसार गरिनुपर्छ। द बन्द स्टिल पाइप संरचनाले आन्तरिक क्षरणलाई रोक्छ, बारम्बार ओभरहालको आवश्यकता हटाउँदै र उल्लेखनीय रूपमा मर्मत कार्यभार कम गर्दै।

4. के अनुकूलित डिजाइन समर्थित छ र डेलिभरी चक्र के हो?

पूर्ण परिदृश्य अनुकूलन उपलब्ध छ! टावर संरचना भोल्टेज स्तर, लोड अनुसार दर्जी-बनाउन सकिन्छ आवश्यकताहरू, भू-भाग र जलवायु, भुइँ स्थान प्रतिबन्ध र अन्य मापदण्डहरू।

मानक लागि वितरण चक्र उत्पादनहरू 15-30 दिन हो; ठूला UHV टावरहरू वा अनुकूलित उत्पादनहरूको लागि, चक्र परियोजनाको आधारमा वार्ता गर्न सकिन्छ स्केल। कम्पनीको वार्षिक उत्पादन क्षमता 50,000 टनले छिटो ठूलो उत्पादन र डेलिभरी सुनिश्चित गर्दछ।
