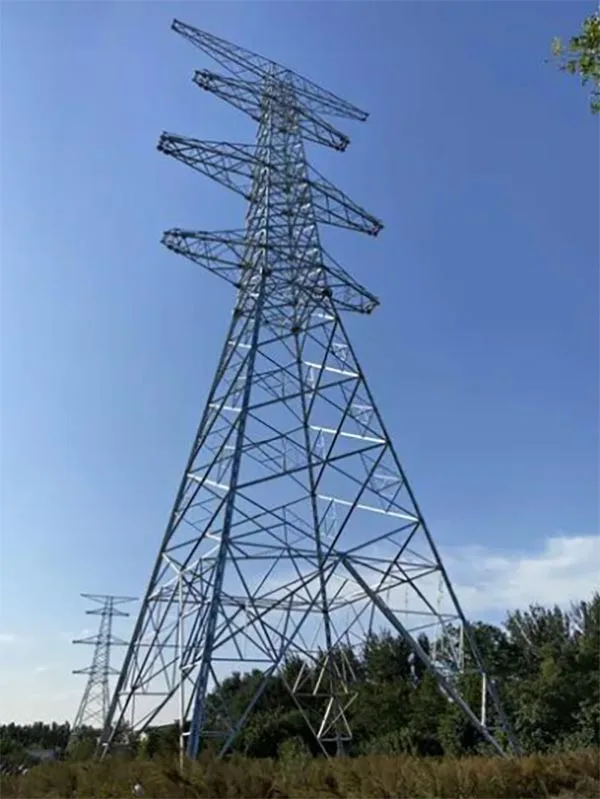

जस्ती कोण स्टील ट्रान्सपोजिसन टावर

Qingdao Anbang नयाँ ऊर्जाको ग्याल्भेनाइज्ड कोण स्टिल ट्रान्सपोजिसन टावरले उच्च-शक्ति राष्ट्रिय मानक चयन गर्दछ कोर लोड-असर कम्पोनेन्टको रूपमा जस्ती कोण इस्पात। समग्र संरचना मार्फत अनुकूलित गरिएको छ व्यावसायिक मेकानिकल गणना र डिजाइन, मुख्यतया 110kV देखि 500kV उच्च-भोल्टेज र अल्ट्रा-हाइ-भोल्टेज एसी प्रसारणको लागि रेखा परिदृश्यहरू, विशेष गरी तीन-चरण कन्डक्टरहरूको क्रमबद्ध चरण परिवर्तन हासिल गर्न प्रयोग गरिन्छ।

यसले प्रभावकारी रूपमा सम्बोधन गर्दछ लामो दूरीको प्रसारणको क्रममा असममित कन्डक्टर व्यवस्थाको कारणले गर्दा समस्याहरू, जस्तै असंतुलित क्यापेसिटिव वर्तमान, अत्यधिक लाइन हानि, भोल्टेज उतार-चढ़ाव, र रिले सुरक्षा विसंगतिहरू, यसरी पावर ग्रिड सुधार स्रोतबाट प्रसारण दक्षता र दीर्घकालीन सुरक्षित, स्थिर र भरपर्दो सञ्चालन सुनिश्चित गर्दै प्रसारण प्रणाली।

उत्पादनले एकसमान र बाक्लो जस्ता तहको साथमा परिपक्व हट-डिप ग्याल्भेनाइजिंग एन्टी-कोरोसन प्रक्रिया प्रयोग गर्दछ। जसले कडा रूपमा पालन गर्छ, जंग र बुढ्यौली प्रतिरोधी क्षमता बढाउँछ, र कठोर र जटिलसँग अनुकूलन गर्दछ वातावरणहरू जस्तै तटीय उच्च नुनको कुहिरो, औद्योगिक प्रदूषण क्षेत्रहरू, र चिसो हिउँको मौसम।

Qingdao Anbang नयाँ लाभ उठाउँदै ऊर्जाको आधुनिक उत्पादन आधार, मानकीकृत र कारखाना-परिशुद्धता निर्माण हासिल गरिएको छ, सख्त गुणस्तरको साथ कच्चा माल काट्ने, पंचिंग, र वेल्डिङदेखि ग्याल्भेनाइजिङ र ट्रायल एसेम्बलीसम्म लागू हुने नियन्त्रण प्रक्रियाहरू, प्रभावकारी रूपमा घटक शुद्धता र स्थिरता सुनिश्चित गर्दै।

यो गैल्भेनाइज्ड कोण स्टिल फेज-शिफ्टिङ टावरले विभिन्न भोल्टेज स्तरहरू, भू-भाग अवस्थाहरू, र रेखा डिजाइन आवश्यकताहरू, र उत्कृष्ट संरचनात्मक शक्ति र हावा र भूकम्प प्रतिरोध प्रदान गर्दा, यो पनि साइटमा एसेम्बली सुविधा र भविष्यको मर्मतसम्भार सहजतालाई सुरक्षित, कुशल र लागत-प्रभावी बनाउँदै विभिन्न प्रसारण लाइन फेज-सिफ्टिङ नवीकरण र नयाँ निर्माण परियोजनाहरूको लागि रुचाइएको समाधान।

कोर फाइदाहरू

जंग प्रतिरोध, लामो सेवा जीवन

जस्ता तहको साथ हट-डिप ग्याल्वनाइजिंग प्रयोग गर्दछ मोटाई ≥85μm, घने सुरक्षात्मक तह बनाउँछ जसले भौतिक बाधा र इलेक्ट्रोकेमिकल दुवै प्रदान गर्दछ संरक्षण।

बाहिरी मर्मत-मुक्त जीवन 30 वर्ष भन्दा बढी, कठोर वातावरण जस्तै तटीय र औद्योगिक क्षेत्रहरु।

स्थिर संरचना

उच्च-शक्ति Q235/Q345 जस्ती कोण इस्पात को रूपमा बनेको आधार सामाग्री, जाली डिजाइन संग।

हावा प्रतिरोध ≥30 m/s, बर्फ कभरेज प्रतिरोध ≥8 मिमी, भूकम्प तीव्रता 8, जटिल भू-भाग र चरम मौसममा लोड आवश्यकताहरू पूरा गर्दै।

सुविधाजनक मर्मतसम्भार

जस्ती कोण स्टील ट्रान्सपोजिसन टावरहरू प्रयोग गर्छन् एक मोड्युलर चरण-पृथक्करण डिजाइन, जम्पर तार बिना सटीक तीन-चरण कन्डक्टर स्विचन सक्षम गर्दै।

द संरचना सरल छ, उल्लेखनीय रूपमा निर्माण र मर्मत दक्षता सुधार।

कारखाना निर्माण र गुणस्तर नियन्त्रण

Qingdao Anbang नयाँ ऊर्जा पूर्ण रूपमा आफ्नो कारखानाको स्वामित्वमा छ मानकीकृत उत्पादन। कच्चा माल निरीक्षण देखि समाप्त galvanizing र विधानसभा, कडाई प्रक्रिया राष्ट्रिय मापदण्डहरू पालना गर्दछ, प्रत्येक जस्ती कोण स्टिल चरण-स्विचिङ टावरको लगातार प्रदर्शन सुनिश्चित गर्दै।

लचिलो अनुकूलन

टावर प्रकार, उचाइ, र चरण-स्विच विधि हुन सक्छ लाइन भोल्टेज स्तर, स्प्यान दूरी, र भू-भाग अवस्था अनुसार अनुकूलित, विभिन्न शक्ति को लागी उपयुक्त प्रसारण लाइन चरण-स्विच परियोजनाहरू।

उत्पादन कार्य सिद्धान्त

ग्याल्भेनाइज्ड एंगल स्टिल फेज-शिफ्टिङ टावर एक विशेष टावर हो जुन प्राप्त गर्न पावर ट्रान्समिशन लाइनहरूमा प्रयोग गरिन्छ। चरण तीन-चरण कन्डक्टरहरूको आदानप्रदान।

लामो दूरीको एसी प्रसारण लाइनहरूमा, तीन-चरण कन्डक्टरहरूले कारण हुन सक्छ असममित व्यवस्थाको कारणले असन्तुलित क्यापेसिटिव धाराहरू, बढ्दो ग्रिड घाटा, गलत सञ्चालनको नेतृत्व गर्दछ रिले सुरक्षा, र अन्य मुद्दाहरू।

टावरले कन्डक्टर निलम्बन बिन्दुहरू व्यवस्थित गर्दछ मा टावरको शरीरमा विभिन्न उचाइ र स्थानहरू, A, B, र C चरण कन्डक्टरहरूलाई क्रमबद्ध रूपमा स्थानहरू बदल्न अनुमति दिँदै जस्तै तिनीहरू टावर मार्फत जान्छन्।

यसले आवधिक चरण परिवर्तन प्राप्त गर्दछ, तीन-चरण क्यापेसिटिव धाराहरूलाई सन्तुलनमा राख्छ, लाइन घाटा कम गर्छ, र प्रसारण दक्षता र पावर ग्रिड को परिचालन स्थिरता सुधार गर्दछ।

यसको मूल भर पर्छ कन्डक्टर तनाव र स्पेसिङ मिल्ने सुनिश्चित गर्न जस्ती कोण स्टीलको उच्च शक्ति र स्थिरतामा सुरक्षा चरण परिवर्तन प्रक्रिया को समयमा मापदण्ड।

उत्पादन विवरण

कम्पोनेन्ट प्रशोधन

ग्याल्भेनाइज्ड एंगल स्टिल ट्रान्सपोजिसन टावरका सबै कोण स्टिल कम्पोनेन्टहरू GB/T 9787 अनुसार एसेम्बली सुनिश्चित गर्न आयामी सहिष्णुताका साथ ठीकसँग काटिएका, मुक्का र झुकाएका छन्। शुद्धता।

जंग संरक्षण

खिया हटाउने पछि, घटकहरू 450-460 डिग्री सेल्सियसमा पग्लिएको जस्तामा डुबाइन्छ, मिसाइएको प्लेटिङ वा जस्ता बल्ज बिना एकसमान कभरेजको साथ जस्ता-फलाम मिश्र धातु तह बनाउँदै। मृत कुनाहरू जस्तै बोल्ट प्वालहरू र वेल्डहरू पूर्ण रूपमा सुरक्षित छन्।

टावर संरचना

टावरले जालीको ट्रस संरचना प्रयोग गर्दछ, मुख्यको उचित लेआउटको साथ सदस्यहरू, विकर्णहरू, र क्रसआर्महरू, स्पष्ट रूपमा परिभाषित तनाव मार्गहरू, र चरण-स्थानान्तरण निलम्बनको सटीक प्लेसमेन्ट चरण परिवर्तन गर्दा कन्डक्टरहरूको सुरक्षित दूरी सुनिश्चित गर्न बिन्दुहरू।

सहायक कन्फिगरेसन

हट-डिप ग्याल्भेनाइज्ड बोल्ट, धुने, खुट्टाको नङ, भर्याङ र टावरसँग मिल्दो जंग प्रतिरोधका अन्य सामानहरू, इलेक्ट्रोकेमिकल क्षरण रोक्न।

कारखाना निरीक्षण

प्रत्येक गैल्भेनाइज्ड कोण स्टिल फेज-सिफ्टिङ टावर आयामी गुजर्छ निरीक्षण, मेकानिकल परीक्षण, ग्याल्भेनाइजिंग मोटाई मापन, र परीक्षण विधानसभा प्रमाणिकरण, र पछि मात्र कारखाना छोड्न सक्छ यी परीक्षाहरू पास गर्दै।
