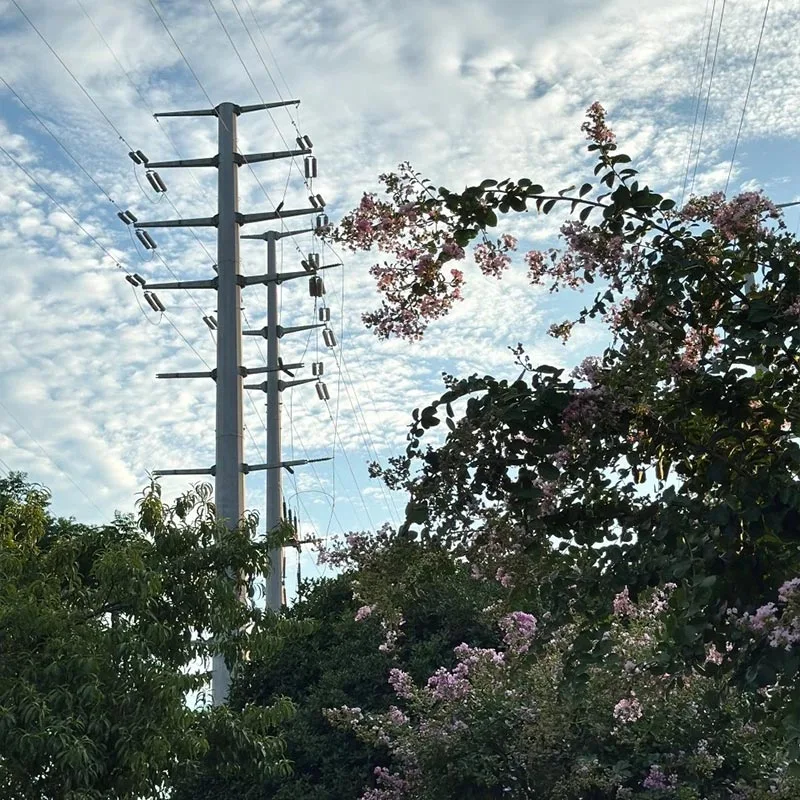

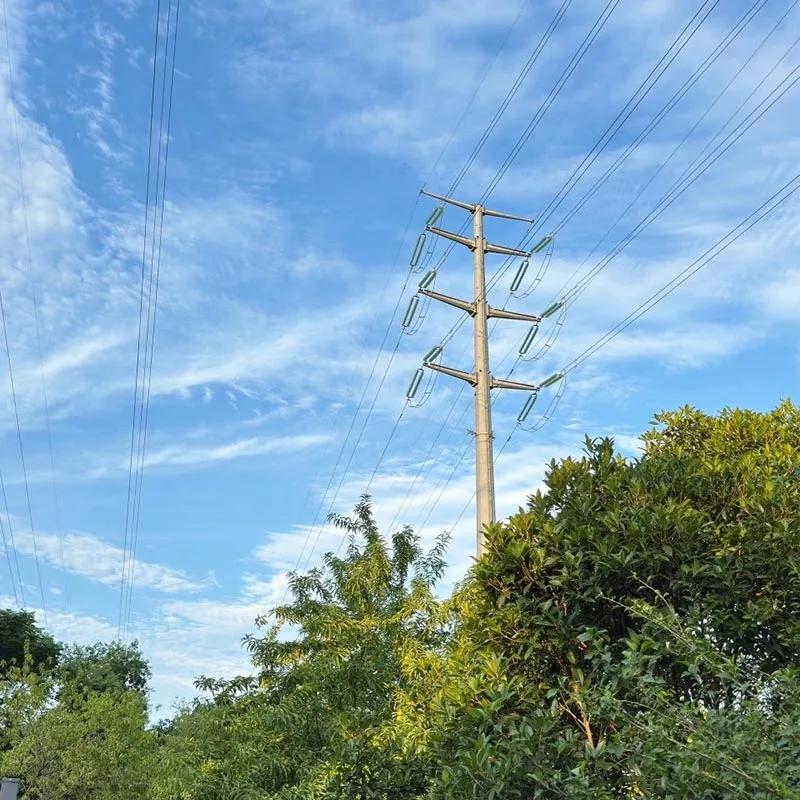

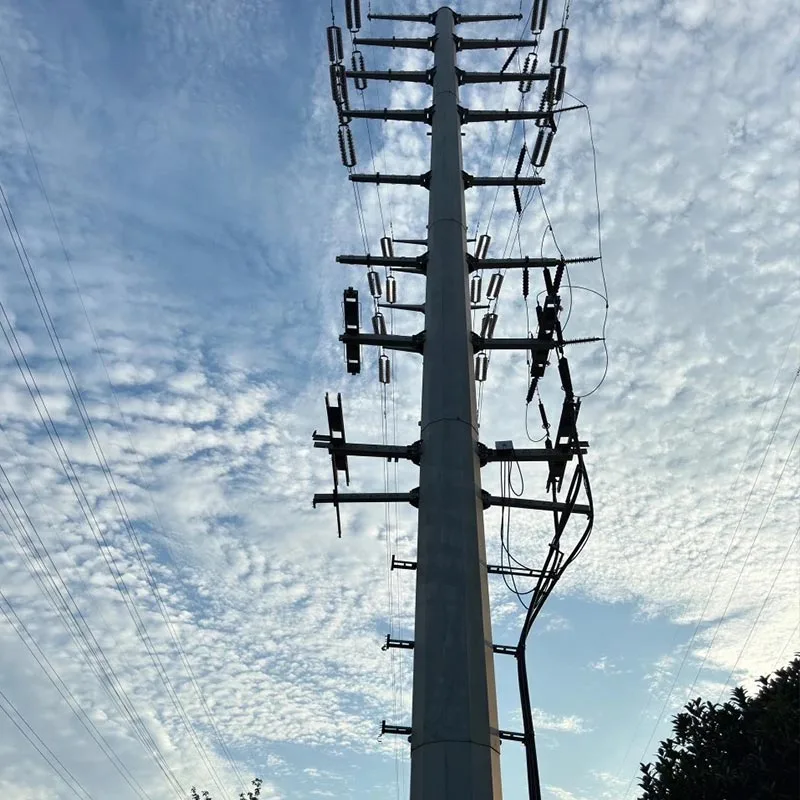

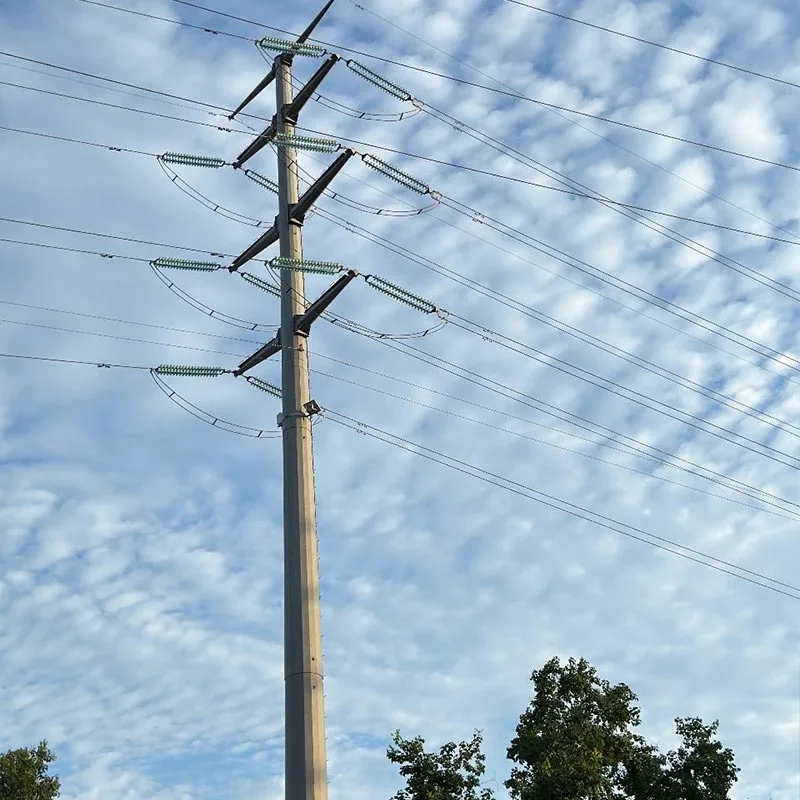

जस्ती स्टील पाइप ट्रान्समिशन टावर

Qingdao Anbang नयाँ ऊर्जाको ग्याल्भेनाइज्ड स्टील पाइप ट्रान्समिशन टावरहरूले Q355B/Q420 उच्च-शक्तिको स्टील पाइपहरू आधारको रूपमा प्रयोग गर्छन्। सामग्री, समग्र हट-डिप ग्याल्भेनाइजिंग प्रक्रिया मार्फत प्रशोधन गरिएको, र कोनिकल/बहु-पक्षीय ट्यूबलरको साथ डिजाइन गरिएको संरचनाहरू।

तिनीहरूले उत्कृष्ट जंग प्रतिरोध, संरचनात्मक स्थिरता, कुशल स्थापना जस्ता फाइदाहरू प्रदान गर्छन्। र कम्प्याक्ट भूमि प्रयोग। उत्पादनहरू शहरी पावर ग्रिडहरू, पर्वतीय प्रसारण, तटीय र औद्योगिक क्षेत्रमा व्यापक रूपमा प्रयोग गरिन्छ प्रदूषण क्षेत्रहरू, चरम वातावरणमा दीर्घकालीन स्थिर सेवा गर्न सक्षम छन्, र मुख्य समर्थन उपकरणहरू हुन्। आधुनिक प्रसारण परियोजनाहरू।

उत्पादन लाभहरू

उच्च स्थायित्व

ग्याल्भेनाइज्ड स्टिल पाइप ट्रान्समिशन टावरहरूले समग्र हट-डिप अपनाउँछन् galvanizing, जस्ता तह मोटाई ≥85μm संग, दुबै भौतिक अलगाव र इलेक्ट्रोकेमिकल सुरक्षा गठन।

बाहिरी सेवा जीवन 30 वर्ष भन्दा बढी छ, कठोर वातावरण जस्तै तटीय क्षेत्रहरू, उच्च नुन कुहिरो, र औद्योगिक लागि उपयुक्त प्रदूषण।

स्थिर संरचना

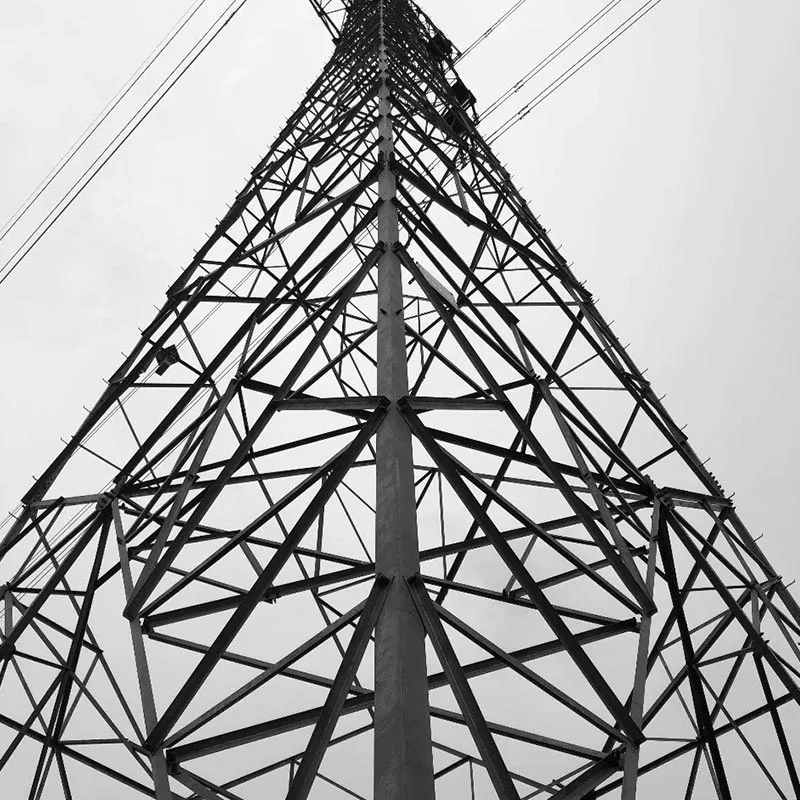

ट्यूबलर खण्डहरूमा समान तनाव वितरण र उच्च झुकाव छ कठोरता। हावा प्रतिरोध गुणांक 20% -40% कोण स्टील टावर भन्दा कम छ।

स्तर 11 बलियो सामना गर्न सक्छ हावा, 8 म्याग्निच्युडको भूकम्प, र भारी बरफको भार, चरम परिस्थितिहरूमा उत्कृष्ट स्थिरताको साथ।

कुशल निर्माण

फ्ल्यान्ज बोल्टको साथ फ्याक्ट्री-पूर्वनिर्मित सेग्मेन्टेड संरचना जडानहरूले ठूला-ठूला लिफ्टिङ उपकरणहरू बिना साइटमा द्रुत सम्मेलनलाई अनुमति दिन्छ।

निर्माण समय घटाइएको छ 50%, उल्लेखनीय रूपमा परियोजना लागत कम।

व्यापक अनुकूलन क्षमता

ग्याल्भेनाइज्ड स्टिल पाइप ट्रान्समिशन टावरहरूमा कम्प्याक्ट संरचना हुन्छ, बचत हुन्छ परम्परागत कोण स्टिल टावरहरूको तुलनामा लगभग 50% जमिन।

साँघुरो सहरी भूखंड, पहाड, तटीय लागि उपयुक्त क्षेत्रहरू, र अन्य जटिल भू-भागहरू, 5 देखि 150 मिटरसम्मको उचाइमा अनुकूलन गर्न सकिन्छ।

भरपर्दो गुणस्तर

उच्च-शक्तिको स्टीलबाट बनेको, उत्पादनले राष्ट्रिय स्तरहरू पूरा गर्दछ GB 50545 र DL/T 5154 को रूपमा, पूर्ण-प्रक्रिया गुणस्तर नियन्त्रण सहित वेल्ड निरीक्षण र जस्ता तह परीक्षण। पूर्ण रूपमा योग्य, स्थिर प्रदर्शन।

मोडेल कसरी छनौट गर्ने

भोल्टेज स्तर द्वारा चयन गर्नुहोस्

10kV–35kV: एकल-सर्किट गैल्भेनाइज्ड स्टील ट्रान्समिशन टावरहरू, उचाइ 15–30 मिटर, पर्खाल मोटाई 6-10 मिमी, उपयुक्त सहरी र पार्क कम भोल्टेज लाइनहरु को लागी।

110kV–220kV: डबल-सर्किट / बहु-सर्किट गैल्भेनाइज्ड स्टील ट्रान्समिशन टावरहरू, उचाइ 30-60 मिटर, पर्खाल मोटाई प्रयोग गर्नुहोस् 10–16mm, मध्यम र उच्च भोल्टेज प्रसारण आवश्यकताहरू पूरा गर्दै।

500kV र माथि: विशेष अल्ट्रा-हाई भोल्टेज ग्याल्भेनाइज्ड स्टिल ट्रान्समिशन टावरहरू, उचाइ 60-150 मिटर, पर्खाल मोटाई प्रयोग गर्नुहोस् 16-20mm, लामो-स्प्यान, अल्ट्रा-लामो दूरी प्रसारणको लागि उपयुक्त।

वातावरणीय अवस्था अनुसार चयन

तटीय / उच्च जंग क्षेत्रहरू: जस्ताको साथ उच्च-जंग-प्रतिरोधी जस्ती इस्पात प्रसारण टावरहरू छनौट गर्नुहोस् कोटिंग ≥100μm नुन स्प्रे प्रतिरोध बृद्धि गर्न।

बलियो हावा / भूकम्पीय क्षेत्रहरू: प्रबलित संरचनाहरू चयन गर्नुहोस्, हावा सुधार गर्न क्रस-सेक्शन र पर्खाल मोटाई अनुकूलन गर्नुहोस् र भूकम्प प्रतिरोधी।

पहाडी / जटिल भूभाग: समायोजन गर्न हल्का, साँघुरो-बेस गैल्भेनाइज्ड स्टिल ट्रान्समिशन टावरहरू छनौट गर्नुहोस् यातायात र स्थापना अवस्था।

कार्यात्मक उद्देश्य अनुसार चयन

सीधा टावरहरू: ठाडो र तेर्सो हावा भार बोक्ने, रेखाको सीधा खण्डहरूको लागि प्रयोग गरिन्छ।

तनाव / कोण टावरहरू: रेखा दिशा परिवर्तन र तनाव रूपान्तरणको लागि प्रयोग गरिन्छ, असन्तुलित तनाव असर।

टर्मिनल / क्रसिङ टावरहरू: रेखाको सुरु/अन्तको लागि र नदीहरू वा सडकहरू पार गर्नको लागि प्रयोग गरिन्छ, उच्च आवश्यक हुन्छ लोड वहन क्षमता।

हाम्रा सेवाहरू

अनुकूलित डिजाइन: हाम्रो व्यावसायिक टोलीले जस्ती स्टिल पाइप ट्रान्समिशन टावरहरूको लागि व्यक्तिगत डिजाइनहरू प्रदान गर्दछ भोल्टेज स्तर, भू-भाग, र मौसम अवस्थाहरूमा आधारित, विभिन्न परियोजनाहरूको आवश्यकताहरू पूरा गर्न।

पूर्ण-प्रक्रिया बौद्धिक निर्माण: CNC काटन, स्वचालित वेल्डिंग संग सुसज्जित हाम्रो आफ्नै आधुनिक कारखाना संग, र हट-डिप ग्याल्भनाइजिंग उत्पादन लाइनहरू, हामी कच्चा मालबाट समाप्त गर्न पूर्ण-प्रक्रिया गुणस्तर नियन्त्रण प्राप्त गर्छौं। उत्पादनहरू, 5,000 टन भन्दा बढीको मासिक उत्पादन क्षमताको साथ।

एक-स्टप डेलिभरी: हामी उत्पादन, यातायात, साइट स्थापना मार्गदर्शन सहित एकीकृत सेवाहरू प्रदान गर्दछौं, र प्राविधिक तालिम, प्रभावकारी परियोजना कार्यान्वयन सुनिश्चित गर्दै।

बिक्री पछि ग्यारेन्टी: हामी 15-वर्षको वारेन्टी, 24-घण्टा प्राविधिक प्रतिक्रिया, र नियमित निरीक्षण र यसको जीवनचक्र भर उत्पादन समस्याहरू सम्बोधन गर्न मर्मत।

प्रयोगको लागि सावधानीहरू

स्थापना गर्नु अघि, ग्याल्भेनाइज्ड स्टील ट्रान्समिशन टावरको नेमप्लेट रेखाचित्रसँग मेल खान्छ भनेर जाँच गर्नुहोस् प्यारामिटरहरू, र निरीक्षण गर्नुहोस् कि टावरको शरीर, फ्ल्याङ्गहरू, र बोल्टहरू विरूपण वा क्षतिबाट मुक्त छन्, सबै सुनिश्चित गर्दै। सामान पूरा भयो।

ग्याल्भेनाइज्ड कोटिंग स्क्र्याच गर्नबाट बच्न लिफ्टिंगको लागि नायलन डोरीहरू प्रयोग गर्नुहोस्; स्थापना को समयमा ठाडो विचलन ≤1/1000 हुनुपर्दछ, र भरपर्दो जडान सुनिश्चित गर्न फ्ल्यान्ज बोल्टहरू टर्क अनुसार कडा हुनुपर्छ।

टावर फाउन्डेशनले एम्बेडेड एङ्कर बोल्ट र ग्राउन्डिङको साथ C30 कंक्रीट स्वतन्त्र फुटिङ प्रयोग गर्नुपर्छ। प्रतिरोध ≤10Ω हुनुपर्छ। नियमित रूपमा ग्राउन्डिङ प्रणालीको प्रभावकारिता परीक्षण गर्नुहोस्।

ग्याल्भेनाइज्ड स्टील ट्रान्समिशन टावरको सतहमा वेल्डिङ वा काट्न कडा रूपमा निषेध गरिएको छ। यदि परिमार्जन आवश्यक छ, यसलाई क्षरण सुरक्षाको लागि हट-डिप ग्याल्भेनाइजिंगको साथ पुन: लागू गरिनु पर्छ।

नियमित रूपमा जस्ता कोटिंग, बोल्ट कसाई, र संरचनात्मक विकृतिको अखण्डता जाँच गर्नुहोस्; मा तटीय/उच्च जंग क्षेत्रहरू, प्रत्येक छ महिनामा निरीक्षण गर्नुहोस् र कुनै पनि क्षतिग्रस्त जस्ता कोटिंग तुरुन्तै मर्मत गर्नुहोस्।

गैर-व्यावसायिक कर्मचारीहरूलाई ग्याल्भेनाइज्ड स्टील ट्रान्समिशन टावर चढ्न कडा रूपमा निषेध गरिएको छ। चेतावनी "उच्च भोल्टेज खतरा, टाढा राख्नुहोस्" जस्ता चिन्हहरू टावर वरिपरि राख्नुपर्छ, सुरक्षित दूरी कायम राख्नुपर्छ।
