330kV प्रसारण लाइन कोण स्टिल टावर
चीनको उन्नत स्टिल संरचना उत्पादन प्रविधिमा भर पर्दै क्विङदाओ अनबाङ न्यू इनर्जीले पावर ट्रान्समिशन टावरको क्षेत्रमा गहिरो खेती गर्छ, अनुसन्धान, विकास, उत्पादन र उच्च गुणस्तरको ३३० केभी प्रसारण लाइन कोण स्टिल टावरहरूको आपूर्तिमा केन्द्रित छ, राष्ट्रिय पावर ग्रिडको निर्माणलाई समर्थन गर्दै र सुरक्षित र कुशल विद्युत प्रसारण सुनिश्चित गर्दछ।
Qingdao Anbang नयाँ ऊर्जाको 330kV प्रसारण लाइन कोण स्टिल टावर एक उच्च भोल्टेज प्रसारण कोर उपकरण हो चीनको पावर निर्माण आवश्यकताको आधारमा कम्पनीद्वारा स्वतन्त्र रूपमा विकसित र निर्मित आफ्नै कारखाना को उत्पादन लाभ।

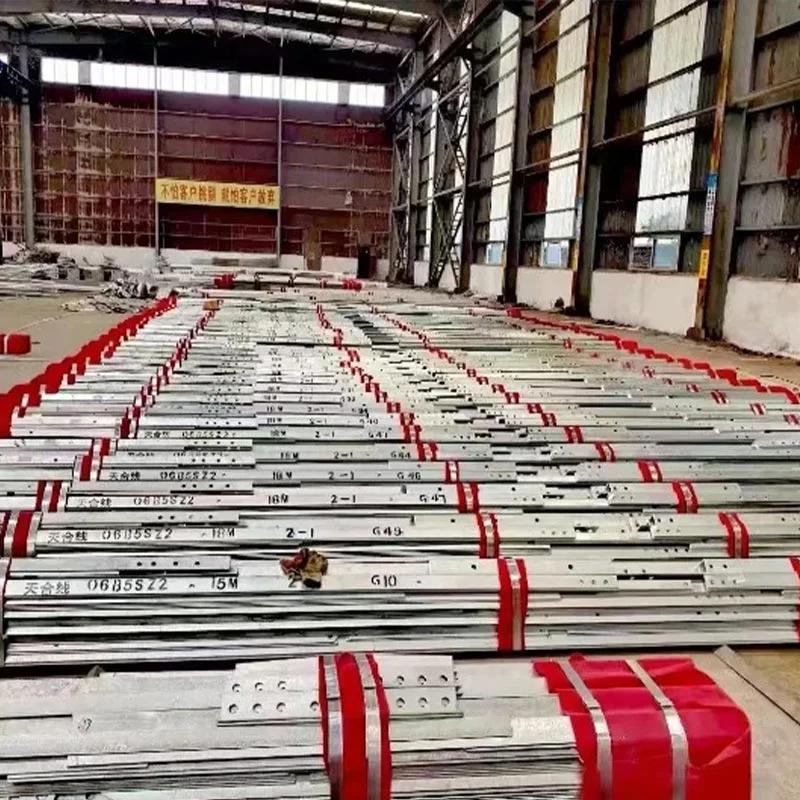

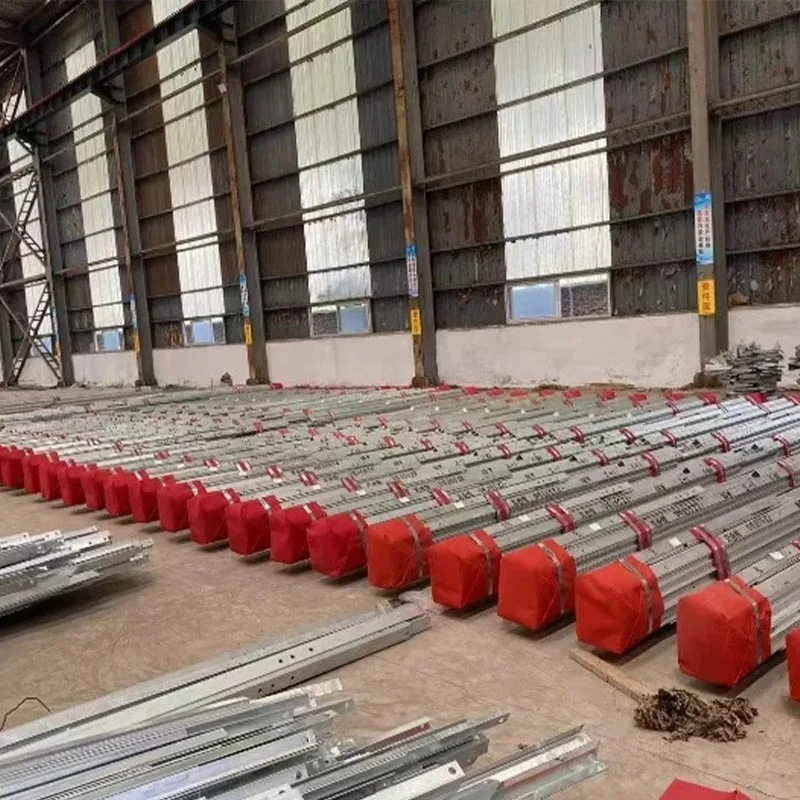

यो टावर उच्च गुणस्तरको कोणबाट बनेको छ स्टील Q235B, Q345B, र Q420B, सटीक काटन, वेल्डिंग, हट-डिप ग्याल्वनाइजेशन, र अन्य कडा माध्यमबाट प्रशोधन गरिएको प्रक्रियाहरू।

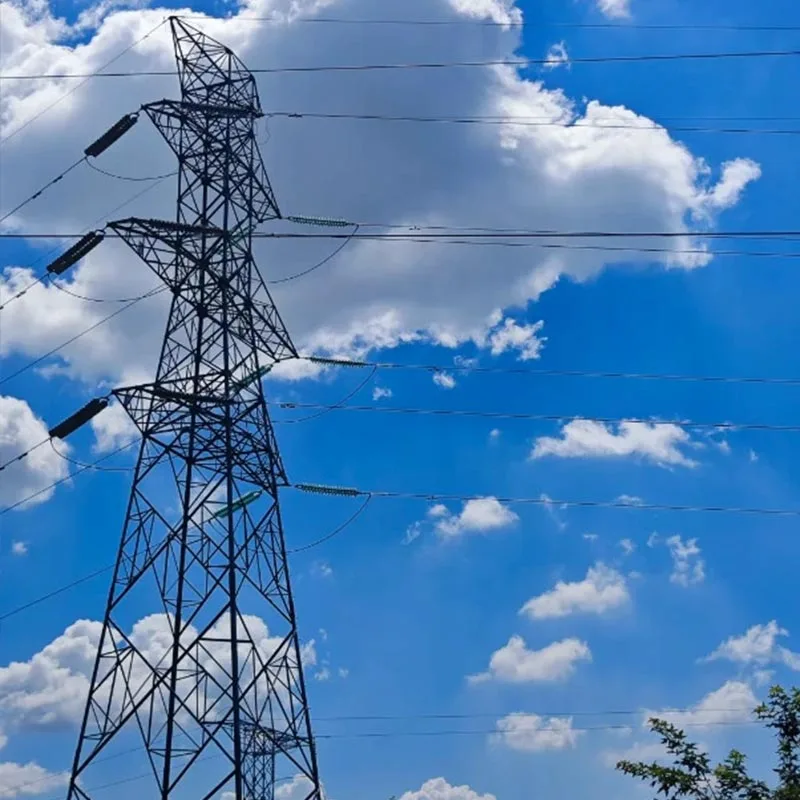

यो एक जाली स्व-समर्थन टावर हो, कम्पोनेन्टहरू एकल वा संयुक्त कोण स्टिल क्रस-सेक्शनहरू सहित, एक कम्प्याक्ट संरचना, स्पष्ट बल वितरण, र पारदर्शी लोड स्थानान्तरण सुविधा।
३३० केभी प्रसारण लाइनको कोर बेयरिङ सुविधाको रुपमा रहेको छ उच्च शक्ति, उच्च स्थिरता, हावा र भूकम्प प्रतिरोध, जंग प्रतिरोध, र लामो सहित लाभहरू सेवा जीवन। यो विभिन्न जटिल भूभागहरू जस्तै तराई, पहाड, पहाड, र तटीय क्षेत्रहरूको लागि उपयुक्त छ।
यो भेटिन्छ ३३० केभी उच्च भोल्टेज प्रसारण लाइनहरूको लागि कन्डक्टर स्थापना र इन्सुलेटर निलम्बनको मुख्य आवश्यकताहरू, "ओभरहेड ट्रान्समिसन लाइन टावरहरूको डिजाइनका लागि मानकहरू" कडाईका साथ पालना गर्नुहोस् र सुरक्षित, भरपर्दो, राष्ट्रिय र को लागि आर्थिक, र कुशल व्यापक समाधान अन्तर्राष्ट्रिय पावर ग्रिडहरू र क्षेत्रीय प्रसारण परियोजनाहरू, कुशल क्रस-क्षेत्रीय ऊर्जा स्रोतहरूलाई समर्थन गर्दै प्रसारण।
प्यारामिटर निर्दिष्टीकरण
| वस्तु | विवरणहरू | टिप्पणीहरू |
| मोडेल | AB-JG-330-30/40/50/60/70 | संख्याहरूले टावरको उचाइ (m), आवश्यकता अनुसार 20m देखि 80m सम्म अनुकूलन गर्न सकिने संकेत गर्दछ |

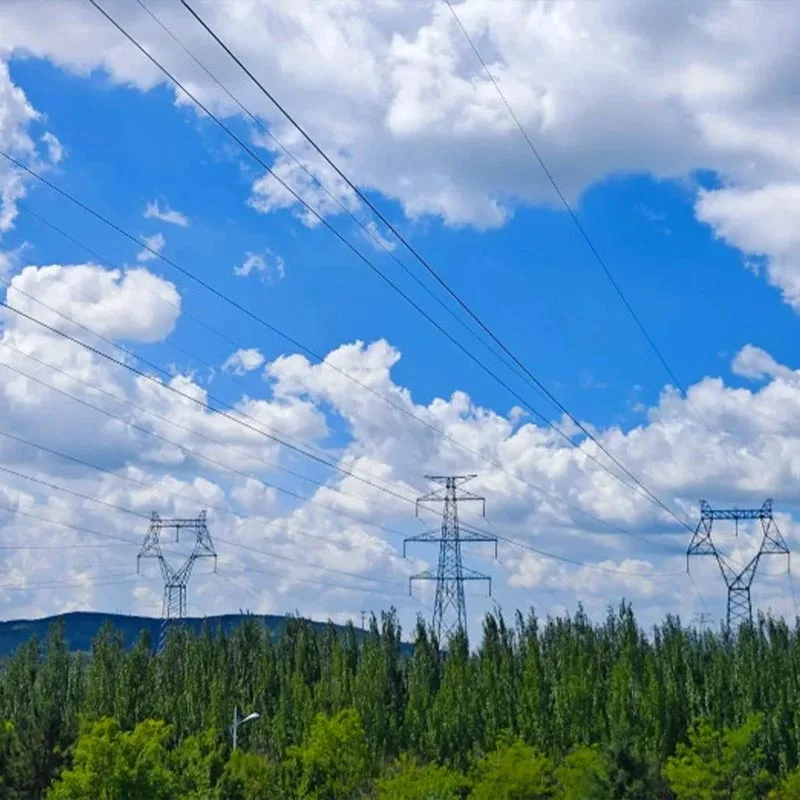

| संरचना प्रकार | सुख्खा-प्रकार, गेट-प्रकार, वाइन ग्लास-प्रकार (जाली कोण इस्पात संरचना) | 330kV प्रसारण लाइन कोण स्टिल टावरहरूको लागि मूलधार संरचना, उचित बल-असर र उच्च कठोरता |
| हावाको चाप डिजाइन गर्नुहोस् | ०.३५-०.८५kN/㎡ | क्षेत्रीय मौसम अवस्था अनुसार समायोज्य; तटीय क्षेत्रका लागि विशेष सुदृढीकरण उपलब्ध छ बलियो हावा क्षेत्रहरू, विभिन्न जमिनको खुर्दाको लागि उपयुक्त |
| सिस्मिक ग्रेड | कक्षा ७-८ | प्रतिरोध गर्ने बलियो क्षमताको साथ, चीनका अधिकांश क्षेत्रहरूमा भूकम्पीय सुदृढीकरण आवश्यकताहरू पूरा गर्दछ भूकम्प प्रकोपहरू |
| आइस कोटिंग मोटाई | 5-20 मिमी | हल्का र मध्यम बरफ क्षेत्रहरूको लागि विश्वव्यापी; भारी बरफ क्षेत्रहरूको लागि अनुकूलन सुदृढीकरण, पालना गर्दै बर्फ कोटिंग डिजाइन विशिष्टताहरू |
| विरोधी जंग उपचार | हट-डिप ग्याल्वनाइजिंग | जस्ता कोटिंग मोटाई ≥86μm, विरोधी जंग, विरोधी जंग, विरोधी नुन स्प्रे, बाहिरी सेवा जीवनको साथ 50 वर्ष भन्दा बढी |
| ठाडोपन | ≤H/1500 (H = टावरको उचाइ) | उच्च स्थापना शुद्धता, 330kV को कन्डक्टर र ग्राउन्ड तारहरूको मानक निर्माण सुनिश्चित गर्दै प्रसारण लाइनहरू र लाइन विचलन बेवास्ता |
| ग्राउन्डिङ प्रतिरोध | ≤4Ω | उच्च भोल्टेज प्रसारण बिजुली सुरक्षा आवश्यकताहरु संग अनुपालन, प्रभावकारी बेवास्ता बिजुलीको क्षति जोखिम र लाइन सुरक्षा सुनिश्चित गर्न |
मोडेल चयन सिफारिसहरू
30-40m टावर (सुक्खा प्रकार) लागू परिदृश्यहरू
तराई क्षेत्र, उपनगरीय 330kV प्रसारण लाइनहरू, सबस्टेशन बाहिर जाने लाइनहरू, एक तेर्सो संग परम्परागत प्रसारण खण्डहरू 200-250m को अवधि।
सिफारिस गरिएका कारणहरू: कम्प्याक्ट संरचना, सानो पदचिह्न, आर्थिक लागत, स्पष्ट तनाव वितरण, सुविधाजनक स्थापना, ठूला निर्माण उपकरणहरूको लागि आवश्यक पर्दैन, मध्यम भएका क्षेत्रहरूको लागि उपयुक्त जनसंख्या घनत्व र समतल भूभाग। यो 330kV प्रसारण को परम्परागत खण्डहरूको लागि रुचाइएको मोडेल हो लाइनहरु, उचित इस्पात उपयोग र उत्कृष्ट लागत प्रदर्शन संग।
40-50m टावर (कप प्रकार) लागू परिदृश्यहरू
पहाडी क्षेत्र, मध्यम-स्प्यान प्रसारण लाइनहरू (तेर्सो स्प्यान 250-300m), केही करिडोर चौडाइ अवरोधहरू भएका खण्डहरू, खाता संकेत हस्तक्षेप रोकथाम आवश्यकताहरु।

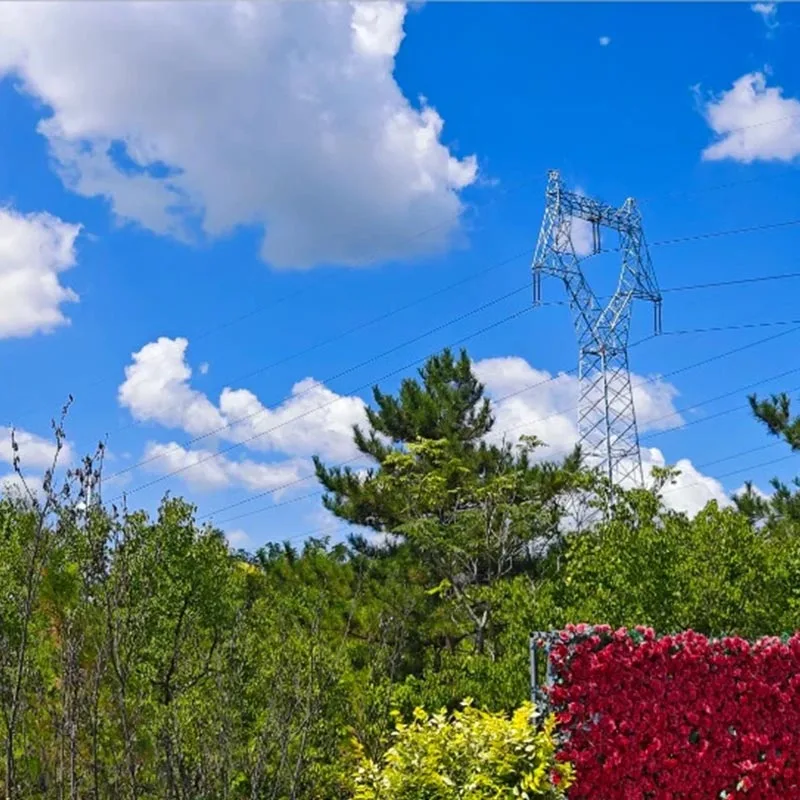

सिफारिस गरिएका कारणहरू: कन्डक्टरहरू तीन-चरण तेर्सो लेआउटमा व्यवस्थित छन्, यथोचित रूपमा तनावपूर्ण, उच्च कठोरता, प्रभावकारी रूपमा 330kV लाइन ग्राउन्ड तारहरूको लागि सुरक्षित क्लियरेन्स सुनिश्चित गर्दै, बलियो हावा प्रतिरोध, उपयुक्त हल्का अनडुलेटिंग भू-भाग र नियन्त्रित प्रसारण लाइन कोरिडोर चौडाइ आवश्यक पर्ने परियोजनाहरू, स्थापना गर्न सजिलो र कायम राख्ने।
५०-७० मिटर टावर (पोर्टल/सुदृढ गरिएको प्रकार) लागू परिदृश्यहरू
हिमाली क्षेत्रहरू, दुर्गम क्षेत्रहरू, तटीय उच्च हावा क्षेत्रहरू, लामो-स्प्यान प्रसारण लाइनहरू (तेर्सो स्प्यान 300-400 मिटर), र अवस्थित रेखाहरू पार गर्ने विशेष खण्डहरू।
सिफारिस गरिएका कारणहरू: बलियो कोण स्टील splicing, उच्च बल, बलियो स्थिरता, गर्न प्रयोग गर्दछ बलियो हावा, भारी हिउँ, नुन स्प्रे, र अन्य कठोर मौसम अवस्थाहरूको सामना गर्नुहोस्; आधार तनाव उचित छ, जटिल भू-भागमा स्थापनाको लागि उपयुक्त, प्रभावकारी रूपमा लोड असर र प्रकोप प्रतिरोध समस्याहरूलाई सम्बोधन गर्न पहाड र तटीय क्षेत्रहरूमा 330kV लाइनहरू। केही मोडेलहरू क्रसिङ टावरहरूको रूपमा प्रयोग गर्न सकिन्छ।
अनुकूलित टावरहरू लागू परिदृश्यहरू
विशेष भूभाग (द्वीपहरू, ठाडो ढलानहरू, दलदलहरू), विशेष भारहरू (बहु-उपकरण एकीकरण, ठूलो-स्प्यान क्रसिङ), विशेष मौसम अवस्थाहरू (भारी बरफ क्षेत्रहरू, बलियो टाइफुन क्षेत्रहरू), र विशेष उपस्थिति (ल्याण्डस्केप एकीकरण) आवश्यकताहरू ३३० केभी प्रसारण लाइन आयोजनाका लागि।
सिफारिस गरिएका कारणहरू: Qingdao Anbang नयाँ ऊर्जाको आफ्नै कारखानाले 330kV प्रसारण लाइन अनुकूलन गर्न सक्छ कोण स्टिल टावर उचाइ, संरचनात्मक रूप, सामग्री, विरोधी जंग मापदण्ड, र लोड वहन क्षमता अनुसार परियोजना रेखाचित्र, भू-भाग सर्वेक्षण रिपोर्ट, र ग्राहक द्वारा प्रदान मौसम डेटा, प्रस्ताव एक-एक-एक डिजाइन, उत्पादन, र एक-स्टप सेवामा स्थापना मार्गदर्शन, विभिन्न विशेष परियोजनाहरू भेट्दै आवश्यकताहरु।
वास्तविक केसहरू
गान्सु हेक्सी कोरिडोर 330kV प्रसारण लाइन कोण स्टिल टावर परियोजना
परियोजना अवलोकन: गान्सु हेक्सीका लागि ५० मिटर पोर्टल टावरका १२ सेटहरू आपूर्ति गरियो कोरिडोर 330kV प्रसारण लाइन परियोजना, स्थानीय सुख्खा, हावा, र आइसिङ मौसम परिस्थितिमा अनुकूलित, एक तेर्सो संग 300m को खाडी दूरी। कन्डक्टर प्रकार: 2×LGJ400/35, जमीन तार प्रकार: JLB20A-120।
कार्यान्वयन प्रभाव: टावरहरूले Q345B उच्च-गुणस्तरको कोण स्टिल र परिष्कृत प्रयोग गर्दछ 29m/s र 10mm बरफ भारको स्थानीय हावाहरू सफलतापूर्वक सामना गर्दै एन्टी-क्रोसन प्रक्रियाहरू। स्थापना समय थियो 25% ले घट्यो, र टावरहरूले आजसम्म त्रुटिरहित सञ्चालन गरेका छन्, प्रभावकारी रूपमा स्थानीय लाइन कोरिडोर भीडलाई कम गर्दै, क्षेत्रीय विद्युत प्रसारण स्थिरता सुनिश्चित गर्दै, र राज्य ग्रिड गान्सु इलेक्ट्रिक पावरबाट उच्च प्रशंसा प्राप्त गर्दै कम्पनी।
Shandong Qingdao 330kV सबस्टेशन बहिर्गमन लाइन कोण स्टिल टावर परियोजना
परियोजना अवलोकन: बाहिर जानेका लागि ३५ मिटर ग्यान्ट्री प्रकारका टावरहरूको ८ सेट उपलब्ध गराइयो Qingdao मा एक 330kV सबस्टेशन को लाइन परियोजना, मुख्य लाइन संग सबस्टेशन जोडने। उपनगरीय भूभागमा अनुकूलित सीमित भूमि र एकीकृत वरपरको वातावरणको साथ।
कार्यान्वयन प्रभाव: उत्पादनमा कम्प्याक्ट संरचना र सुविधाजनक स्थापना छ, कडाइका साथ भूमि नियन्त्रण पेशा। ऊर्ध्वाधरता र लोड-असर क्षमताले डिजाइन मापदण्डहरू पूरा गर्दछ, पूर्ण रूपमा प्रसारण आवश्यकताहरू फिट गर्दै सबस्टेशनको बहिर्गमन अन्त्य, प्रभावकारी रूपमा 330kV उच्च भोल्टेज पावरको स्थिर उत्पादन सुनिश्चित गर्दै, अपग्रेडलाई समर्थन गर्दै Qingdao को क्षेत्रीय पावर ग्रिड, र राज्य ग्रिड द्वारा स्वीकृति पास गर्दै।
शानक्सी वेनान ३३० केभी प्रसारण लाइन पुनर्निर्माण कोण स्टिल टावर परियोजना
परियोजना अवलोकन: Weinan मा 330kV लुओलिङ लाइन टावरहरूको स्तरवृद्धि र उचाइ वृद्धि परियोजनामा सहभागी, शानक्सी, ४० मिटर प्रबलित ३३० केभी प्रसारण लाइन कोण स्टिल टावरका ९ सेट आपूर्ति गर्दै (४ स्ट्रेन टावरहरू सहित), पुरानो सिमेन्टको दोहोरो पोलहरू प्रतिस्थापन गर्ने, र अपर्याप्त सुरक्षा दूरी र प्राकृतिक प्रतिरोधी कमजोरीका समस्याहरू समाधान गर्ने विद्यमान रेखाहरूमा प्रकोपहरू।
कार्यान्वयन प्रभाव:उच्च शक्ति र स्थिरता को लागी धन्यवाद, तिनीहरू थिए लगातार वर्षाको मौसममा सफलतापूर्वक स्थापित, भारी वर्षा र सामना गर्न उत्कृष्ट क्षमता देखाउँदै बलियो हावा। पुनर्निर्माण पछि, लाइनको परिचालन स्थिरता धेरै सुधार भयो, प्रभावकारी रूपमा रोकथाम ठूला मात्रामा बिजुली आउटेज, हेनानको लिंगबाओ कन्भर्टर स्टेशनमा बिजुली आपूर्तिको लागि भरपर्दो समर्थन प्रदान गर्दै Weinan क्षेत्र, र 10-दिनको गहन पुनर्निर्माण कार्य सफलतापूर्वक पूरा गर्दै।
